G-13.mft Münzprüfer Serie

Meine Angebote richten sich ausschließlich an gewerbliche Kunden (b2b).

Bei Interesse senden Sie mir bitte eine Mail an sales@del-service.de mit Ihrer Firmierung, Anschrift, Telefonnummer und E-Mail Adresse. Der Abverkauf ist vorbehaltlich der Verfügbarkeit, Sie erhalten immer erst eine Bestätigung von mir.

Hier finden Sie neben Neuware / Neugeräten auch Restposten, Einzelstücke, Sonderangebote und gebrauchte Teile. Alle Geräte sind geprüft und nach neuestem technischen Stand (Softwareupdate incl.). Eine Rückgabe oder Umtausch ist bei Sonderangeboten leider nicht möglich.

Meine Preise sind immer netto zzgl. gültiger Mehrwertsteuer und eventueller Versandspesen. Stammkunden werden per Rechnung beliefert, anderenfalls bitte ich um Vorkasse.

Es gelten meine allgemeinen Geschäftsbedingungen.

Die G13.xxxx Geräteserie des Herstellers bzw. der Marke N.R.I. aus Buxtehude begann mit den ersten 3 ½ Zoll (3,5") breiten elektronischen Münzprüfern, welche bis zu 6 verschiedenen Münzen erkennen und elektrisch dem angeschlossenen Automaten melden. Das waren die Typen der elektronischen Münzprüfer (EMP) G-13.0 (für Rahmenmontage) und G-13.1 (für Frontplatten). Auch rechnende Münzprüfer dieser Geräteserien kamen als 2-Preis-Stepper zum Einsatz. Für spezielle Anwendungen wie Münzfernsprecher wurden Münzprüfer mit Zwischenkasse vom Typ G-13.20 hergestellt.

Viele meiner Kunden benennen diese Geräte als Münzer. Mit Münzern werden Münzprüfer gemeint, die Geräte welche die Münzen richtig erkennen und annehmen sollen.

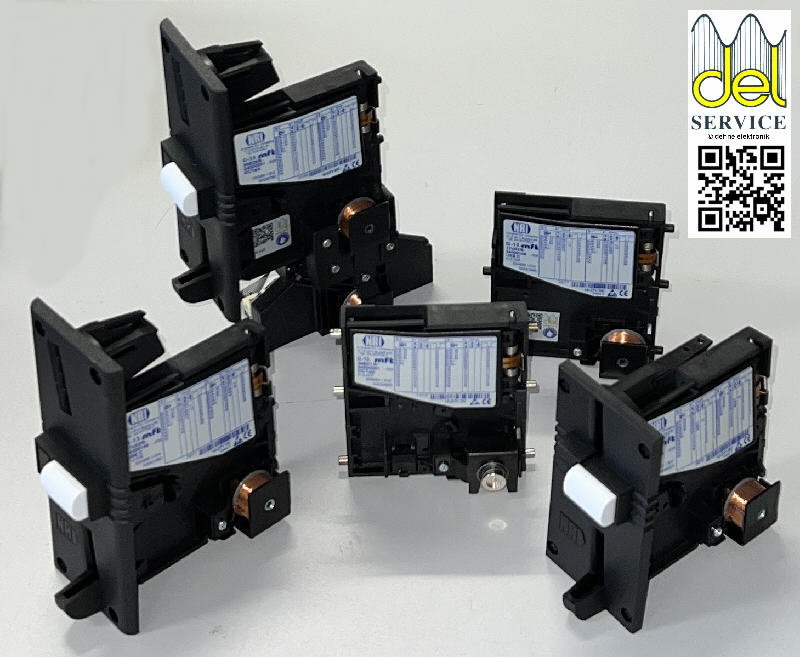

Hergestellt werden seit etwa 2005 nur noch G-13 Münzprüfer vom Typ G-13.mft für MIDI-Frontplatte, MINI-Frontplatte und G-13.mft für Rahmenmontage.

Der elektronische Münzprüfer G-13.mft (mft = Multi-Frequenz-Technologie) im standardisierten 3 ½"-Format basiert auf den bewährten Eigenschaften des G-13.6000 / G-13.7000. Aufgrund seines modularen Designs und der kompakten Bauart findet der G-13.mft vielfältig Anwendung in Unterhaltungs-, Waren- und Dienstleistungsautomaten.

Die Multi-Frequenz-Technologie erlaubt eine größere Flexibilität in der Messsensorik. Die Mehrfachabtastung eingeworfener Münzen garantiert eine optimale Materialerkennung und die Auswertung von 24 Messparametern für eine sichere Echtgeldannahme bzw. Falschgeldausscheidung.

Dank der Flash-Technologie des Münzprüfers können Software-Updates für eine Aktualisierung der Firmware, d. h. Anpassungen der Messtechnik und Steuerung schnell und einfach durchgeführt werden.

Der G-13.mft kann bis zu 32 verschiedene Münzsorten annehmen und verwalten. Diese können auf 2 x 16 Münzgruppen (2 Block) aufgeteilt und so als zwei unabhängige Konfigurationen geschaltet werden (z. B. zwei Währungen mit je bis zu 16 Münzsorten) oder auch in Version 1 x 32 Münzkanälen (1 Block) arbeiten.

Münzen oder Token (Wertmarken), die werkseitig nicht berücksichtigt sind, können auch im Teach-Mode durch Einwerfen der Münzen oder Token direkt am Automaten und ohne Programmierstation angelernt werden, wenn diese Funktion am Münzprüfer aktiviert, konfiguriert und freigegeben wurde.

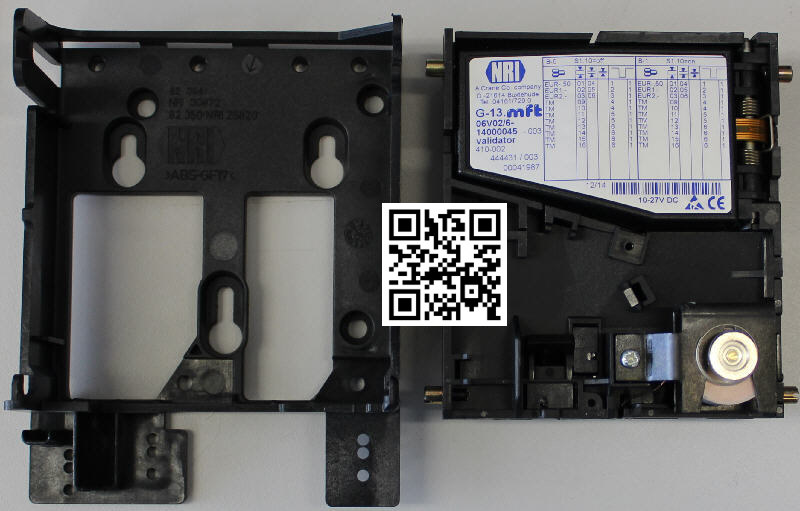

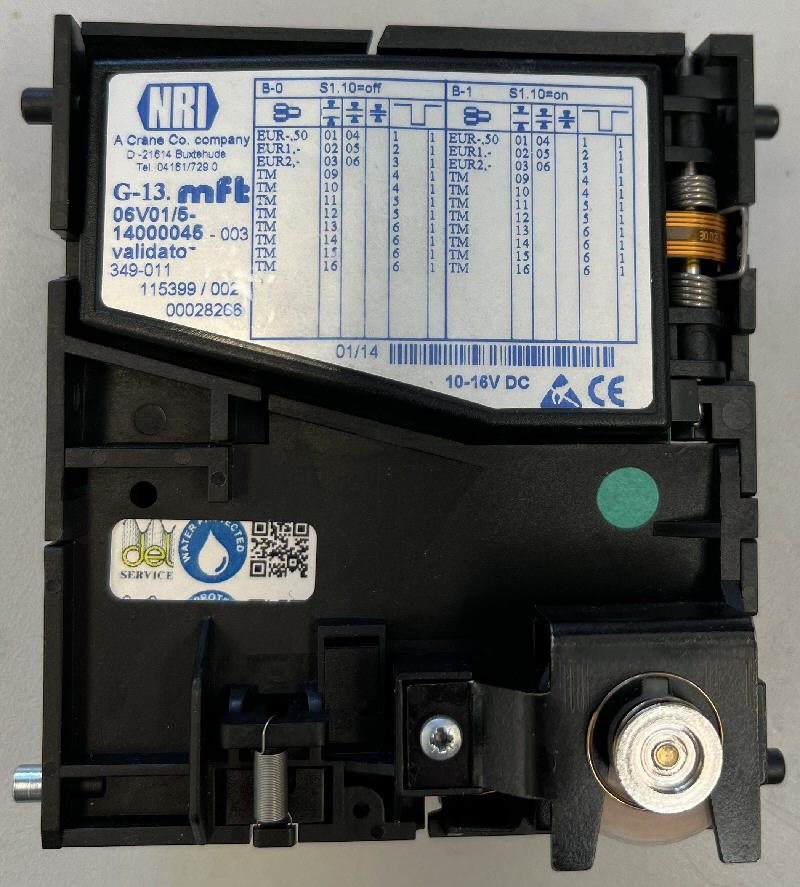

Der G-13.mft 06V01/5-14000045 für Rahmenmontage (EMP mit "Anker außen") - hier für Außenanwendung - erweiterter Temperaturbereich und lackierte Leiterplatte zum Schutz der Sensorik gegen Betauung.

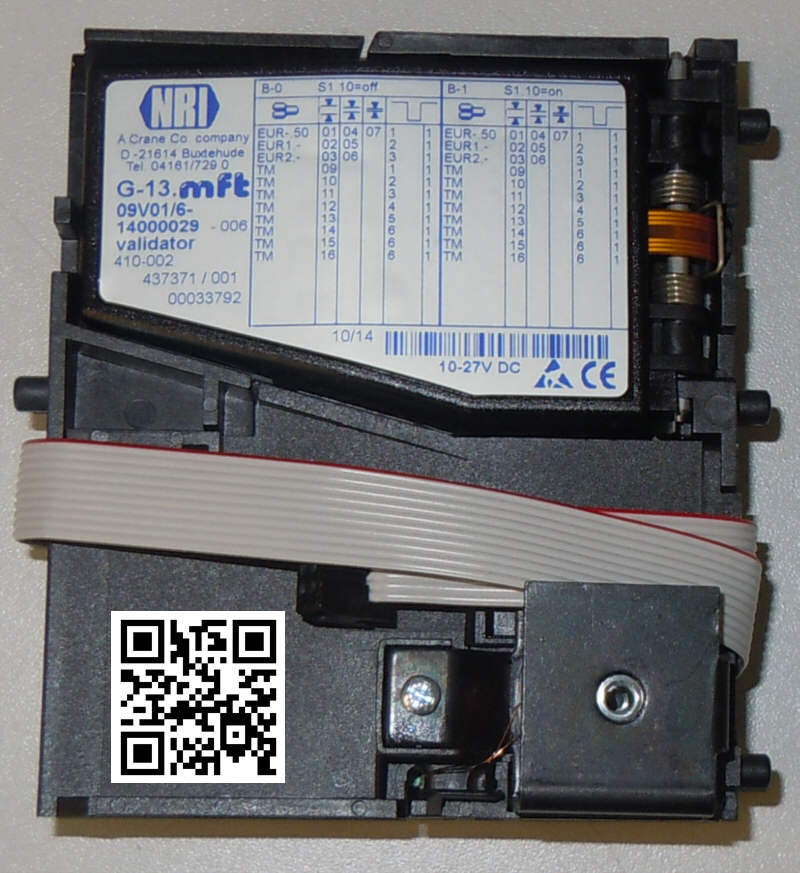

Der G-13.mft 09V01/6-14000029 für Frontplatte (EMP mit "Anker innen")

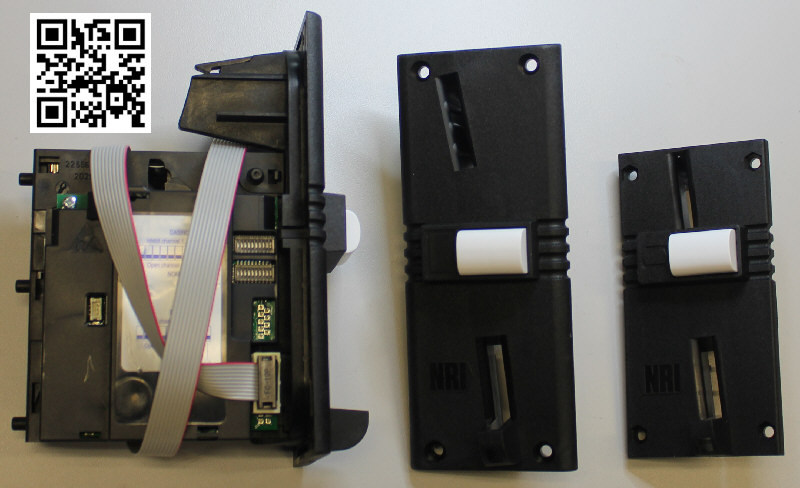

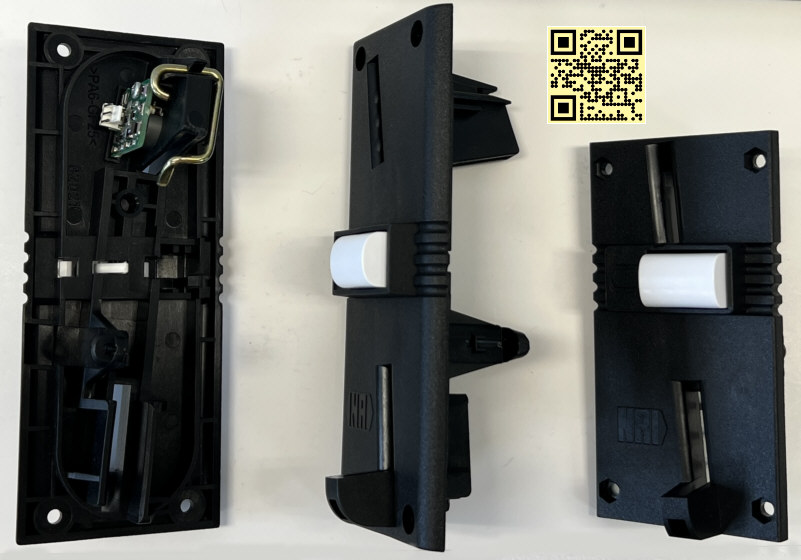

Frontplatte MIDI (größer) und MINI (kleiner)

Einbaumaße für Frontplatten, Lochabstand der Befestigung sind mit vielen Frontplatten anderer Hersteller kompatibel... hier die Einbaumaße von Münzprüfern und Frontplatten als PDF.

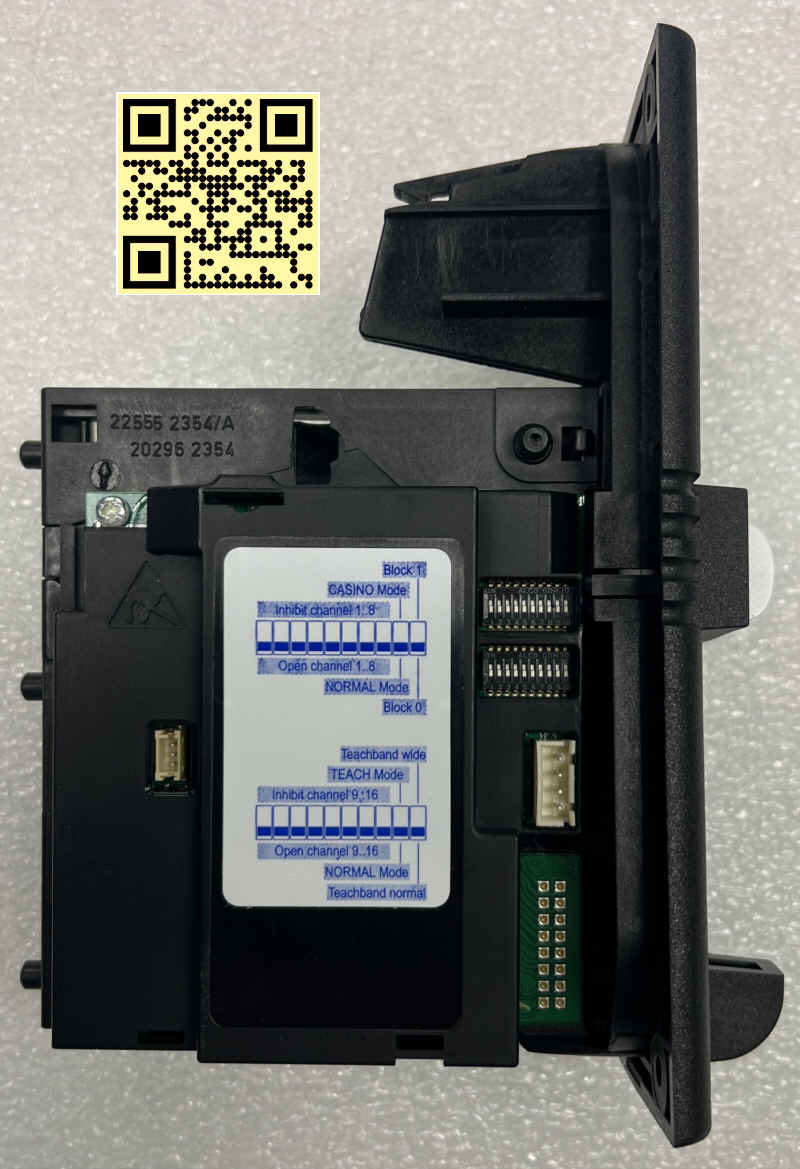

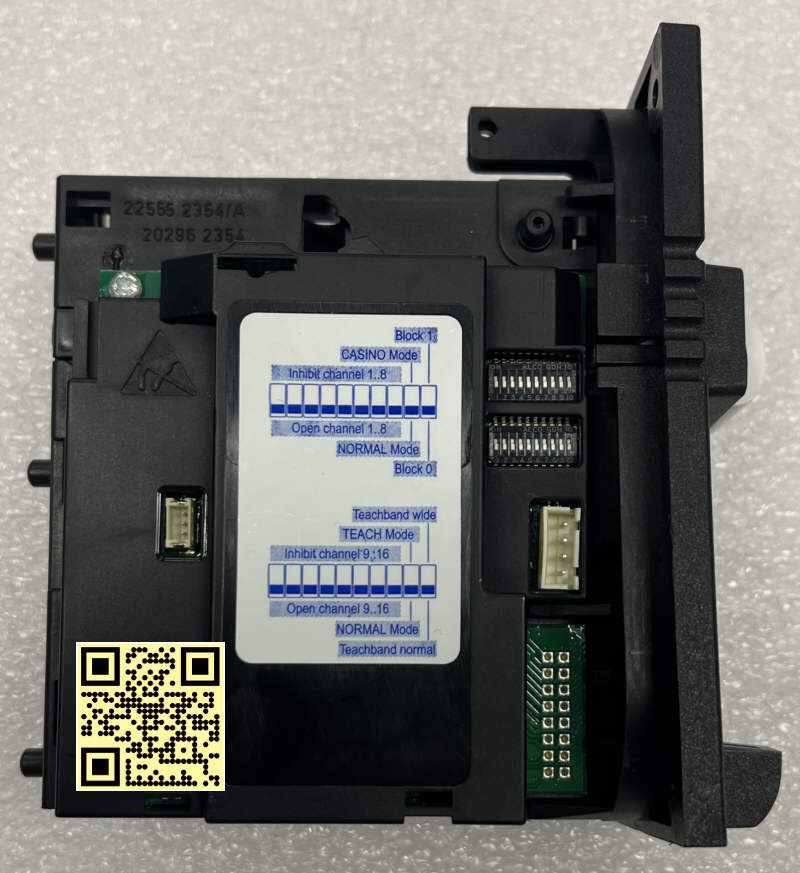

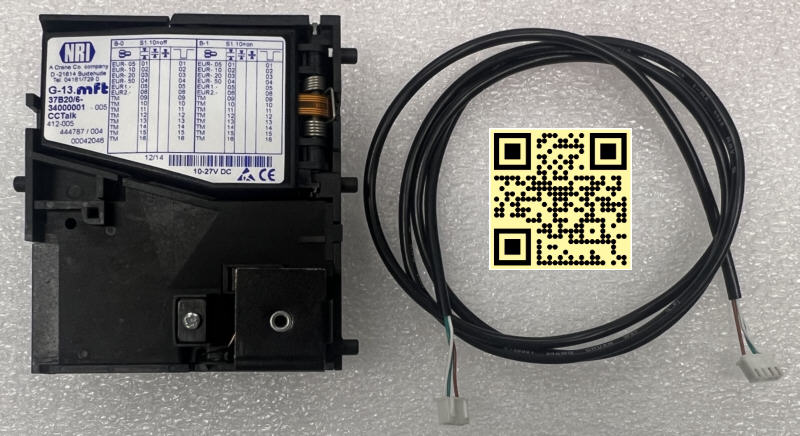

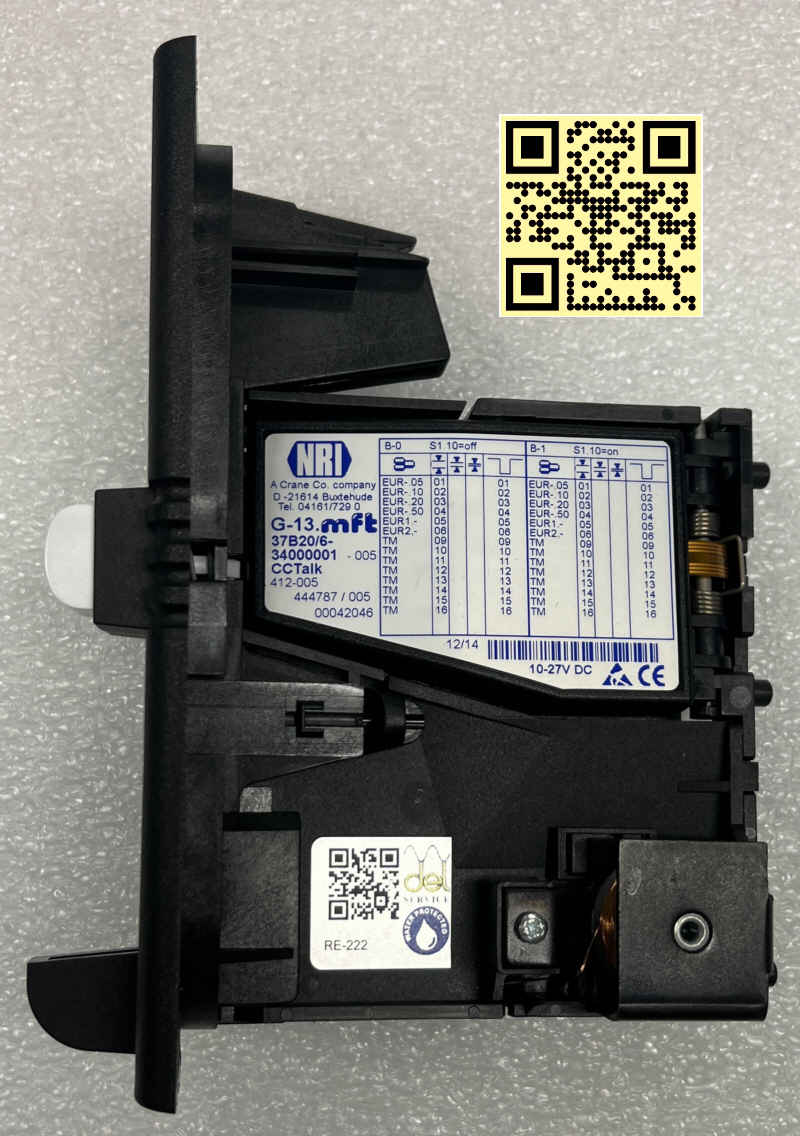

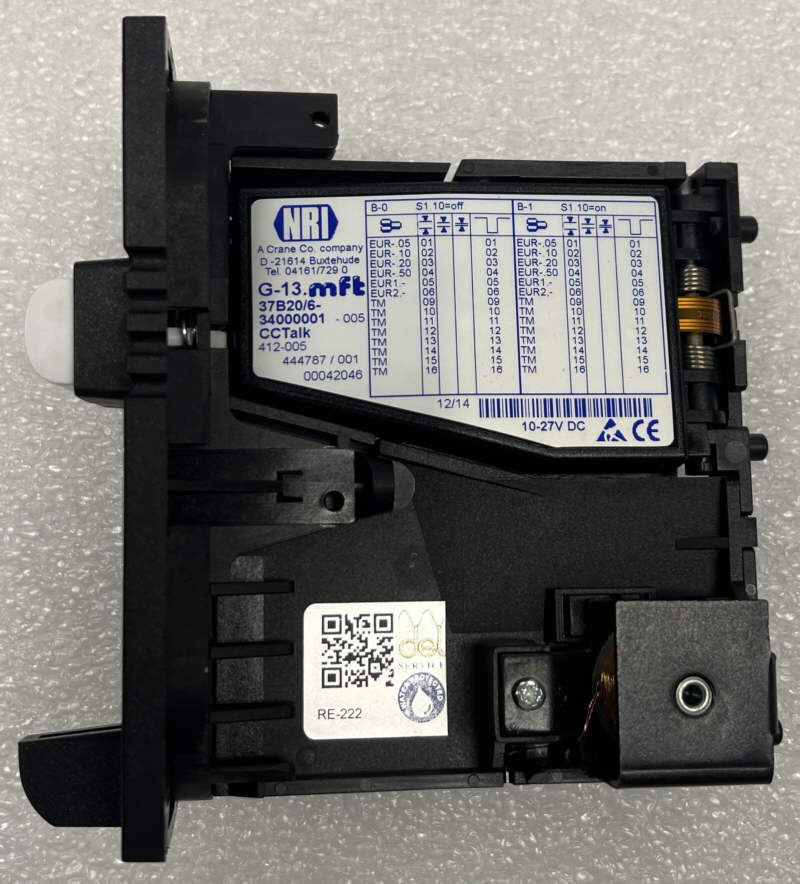

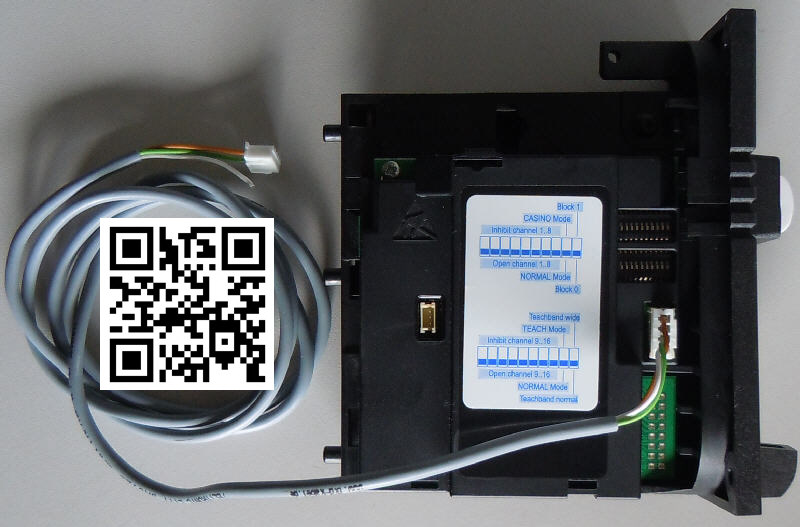

G-13.mft 38B01/6 mit CCTalk Schnittstelle. 12V (10 bis 27 V DC) Betriebsspannung, 4-polige Stiftwanne, 4-poliger Buchsenstecker / 3-poliges Anschlusskabel

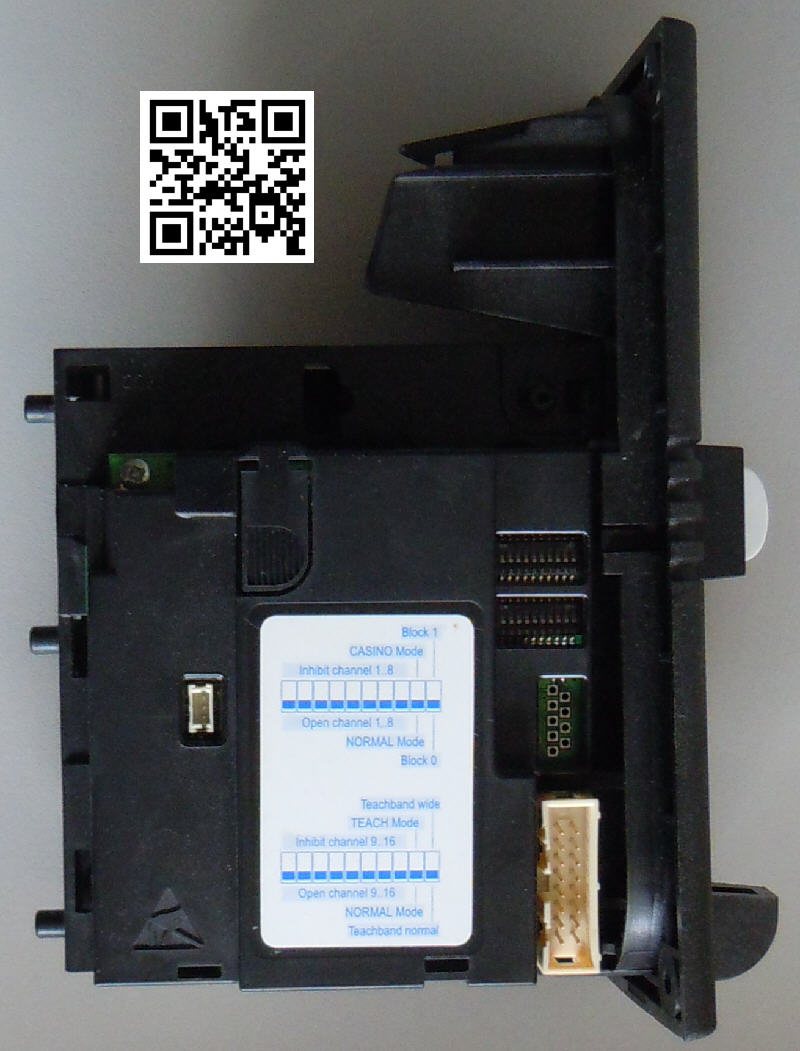

G-13.mft 99V01/5 mit BDTA16 Schnittstelle. 12V (10 bis 27 V DC) Betriebsspannung, 16-polige Stiftwanne BDTA-Norm (G-18 / G-40 kompatibel)

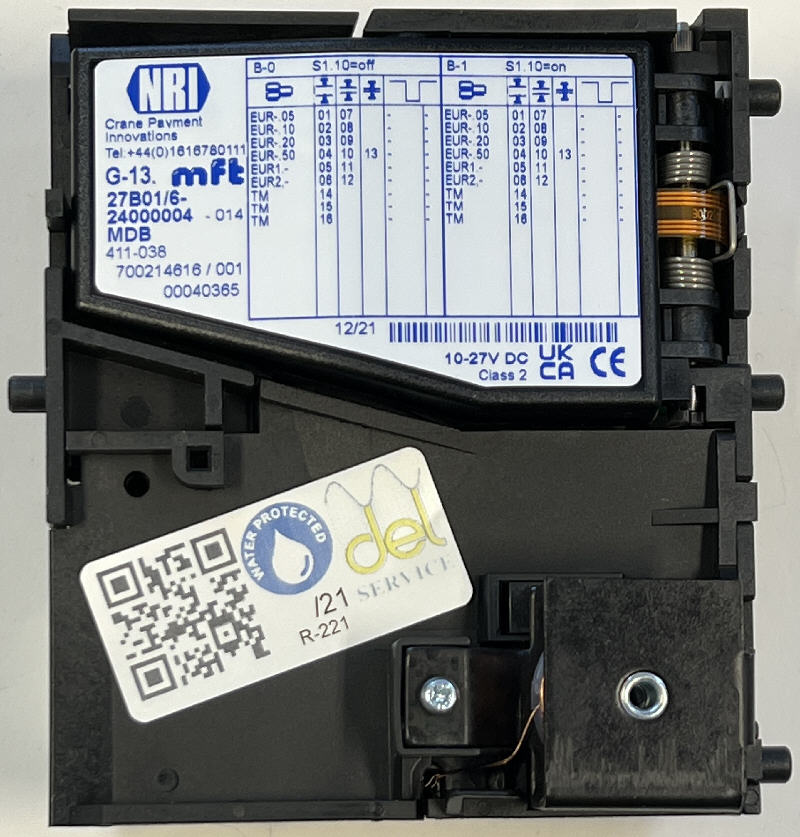

G-13.mft 27B01/6 mit MDB Schnittstelle, 10 bis 27 V DC Betriebsspannung, 10-polige Stiftwanne

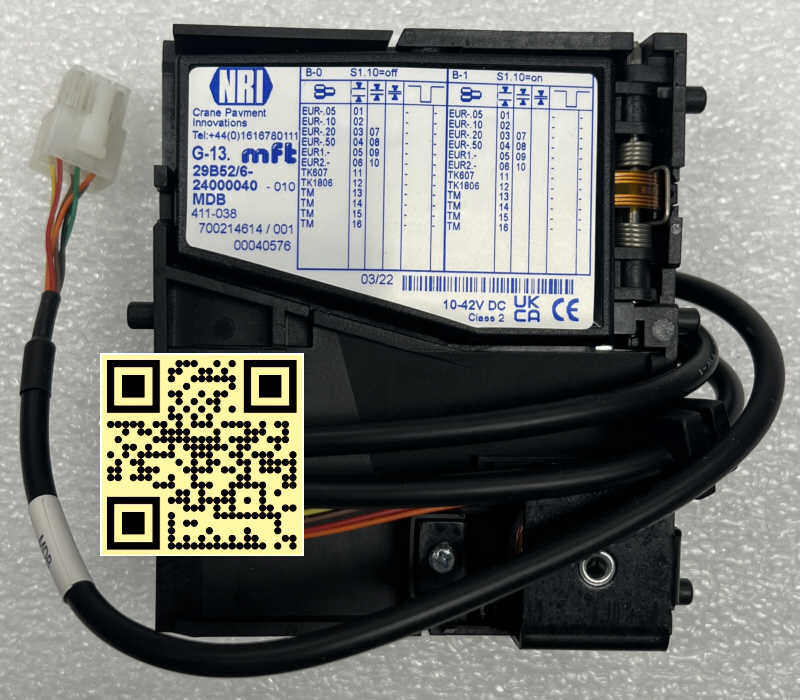

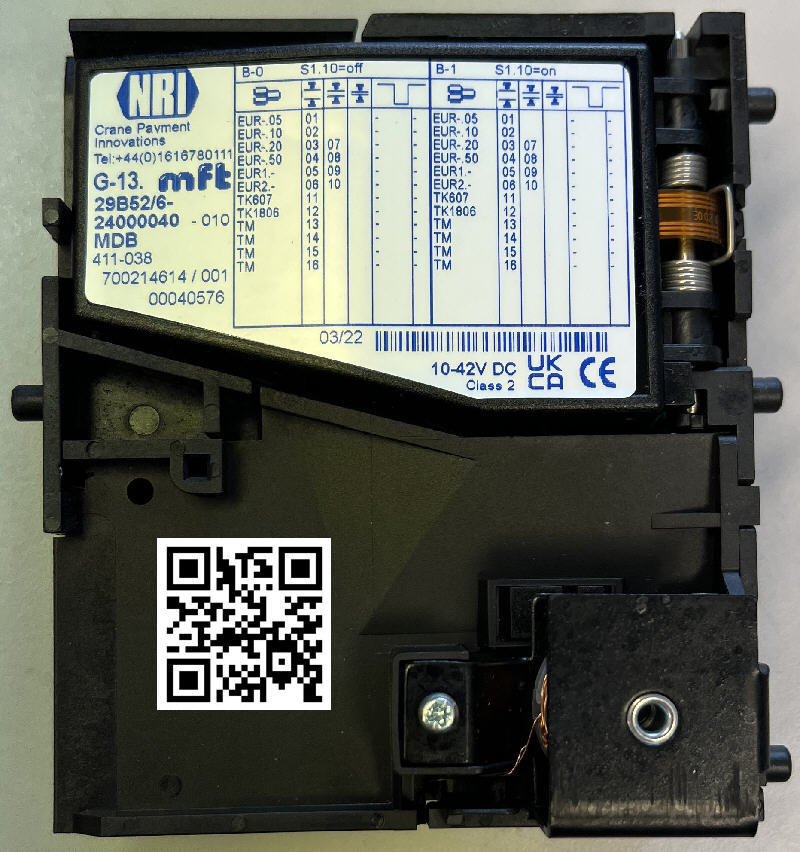

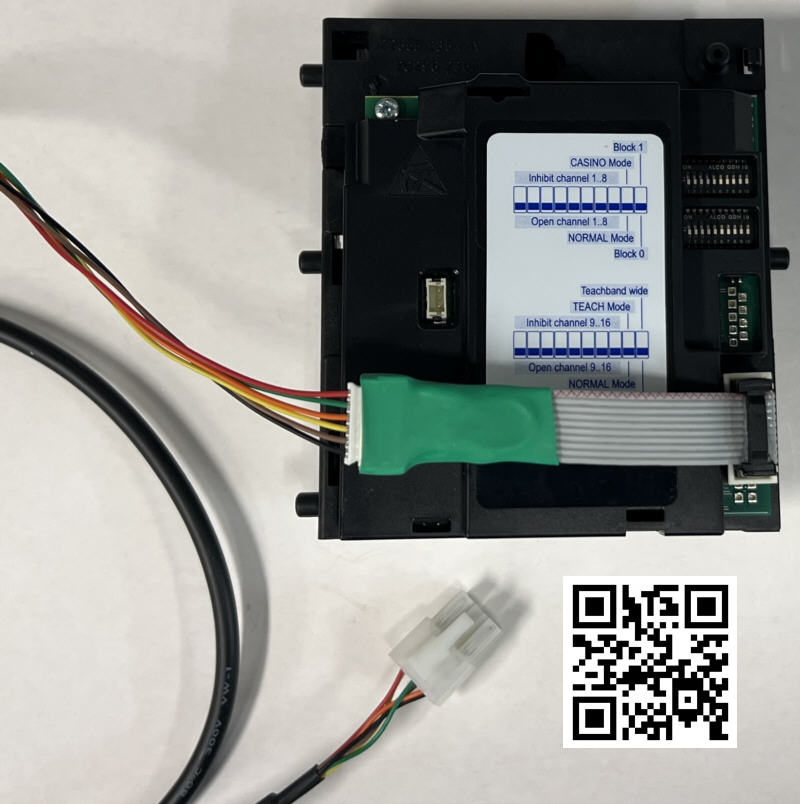

G-13.mft 27B052/6 mit MDB Schnittstelle, 10 bis 42 V DC Betriebsspannung (Hochvoltvariante), 10-polige Stiftwanne

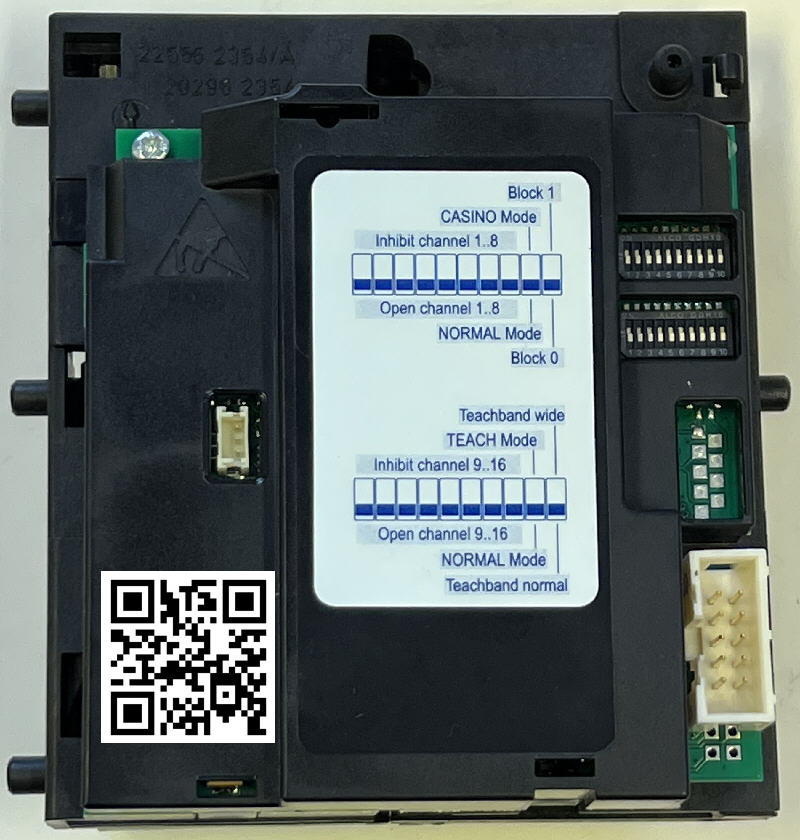

Rückseite des G-13.mft MDB - 10-poliger Kommunikationsanschluss

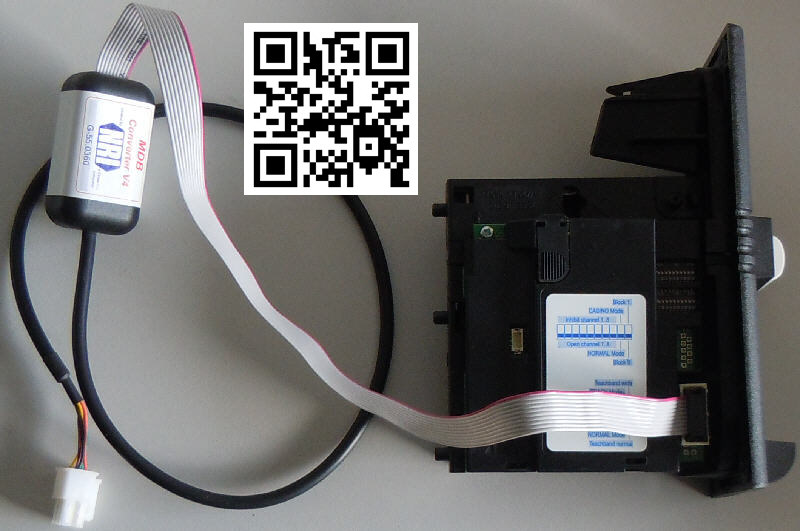

G-13.mft 27B01/5 mit MDB Schnittstelle. 12V (10 bis 16 V DC) Betriebsspannung, 10-polige Stiftwanne / auch mit MDB Converter V4 (MDB-Adapter 12VDC bis 43VDC) und 6-polige Automatenschnittstelle / MDB - Stecker

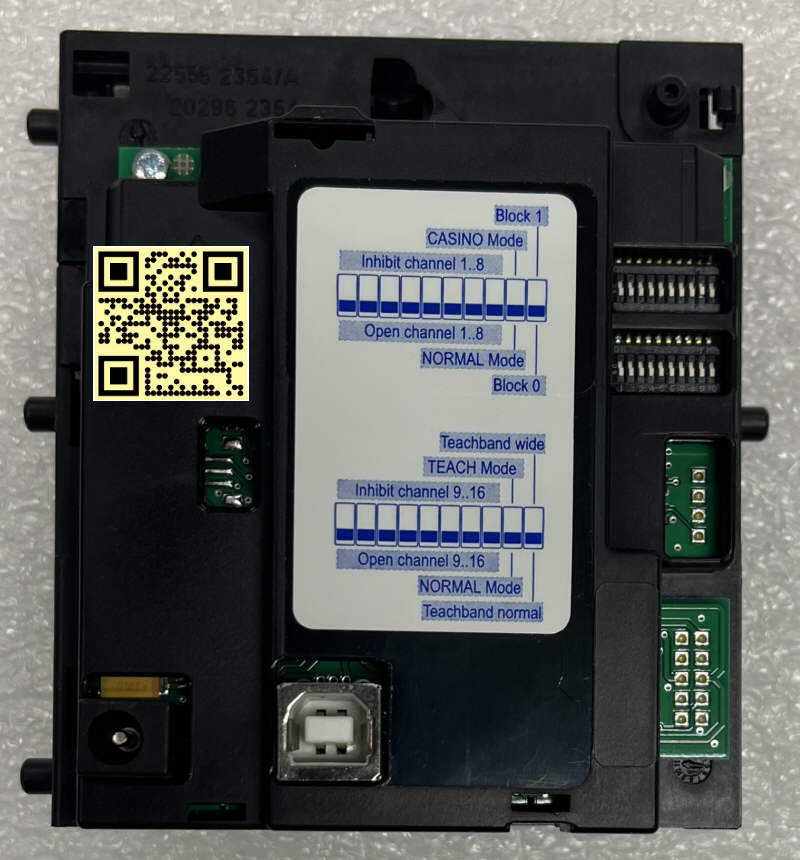

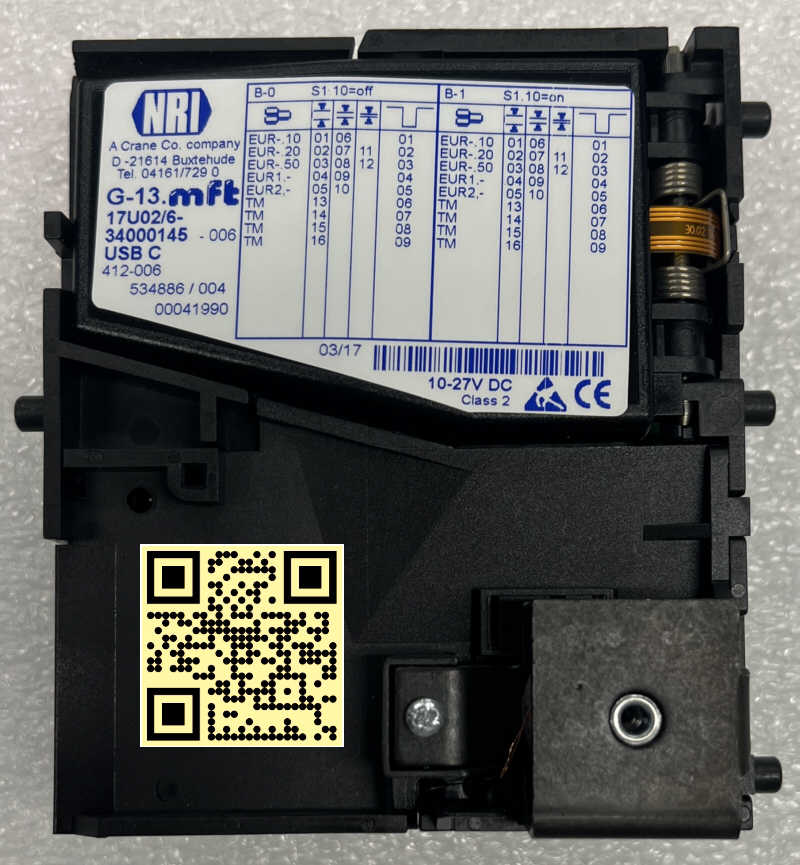

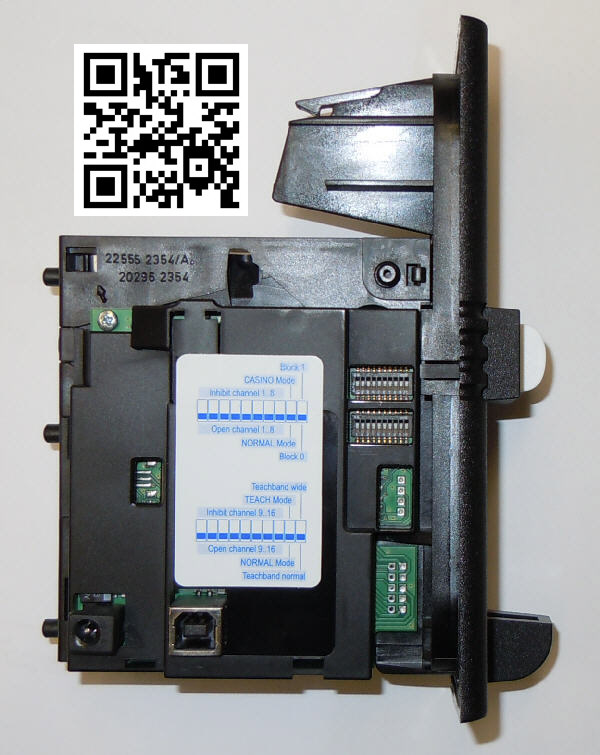

G-13.mft mit USB Schnittstelle. 12V Betriebsspannung wird dem Münzprüfer über eine separate Hohlstecker-Buchse zugeführt. Das Handbuch für PC-Anwendungen als PDF.

Steckernetzteil entsprechen der Anforderungen des Herstellers mit Hohlstecker / 12V DC

Auch für spezielle Anwendungen im Außeneinsatz, wie beispielsweise "Kärcher Hochdruckreiniger" für Selbstbedienung mit Münzeinwurf, werden G-13mft-Münzprüfer mit lackierter Leiterplatte und erweitertem Temperaturbereich hergestellt - für Außenanwendungen:

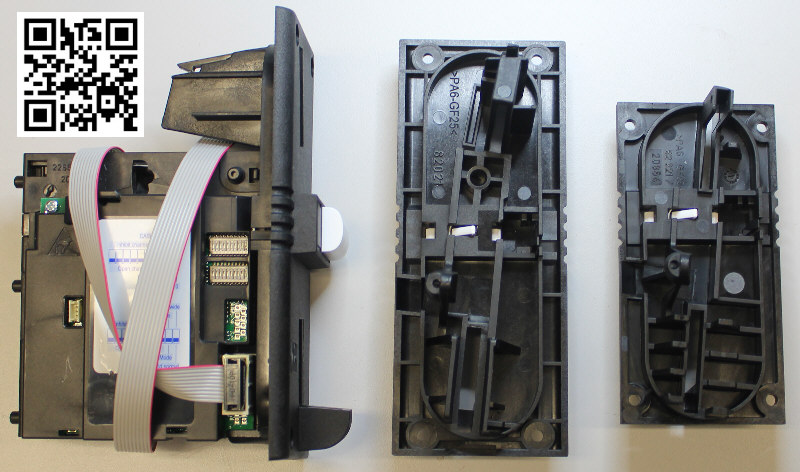

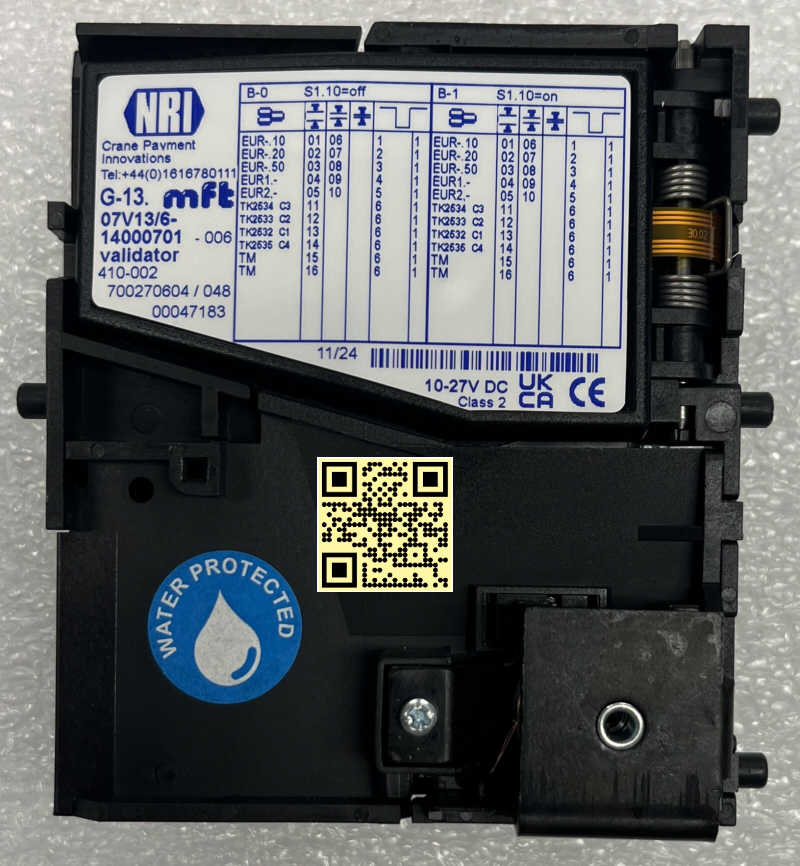

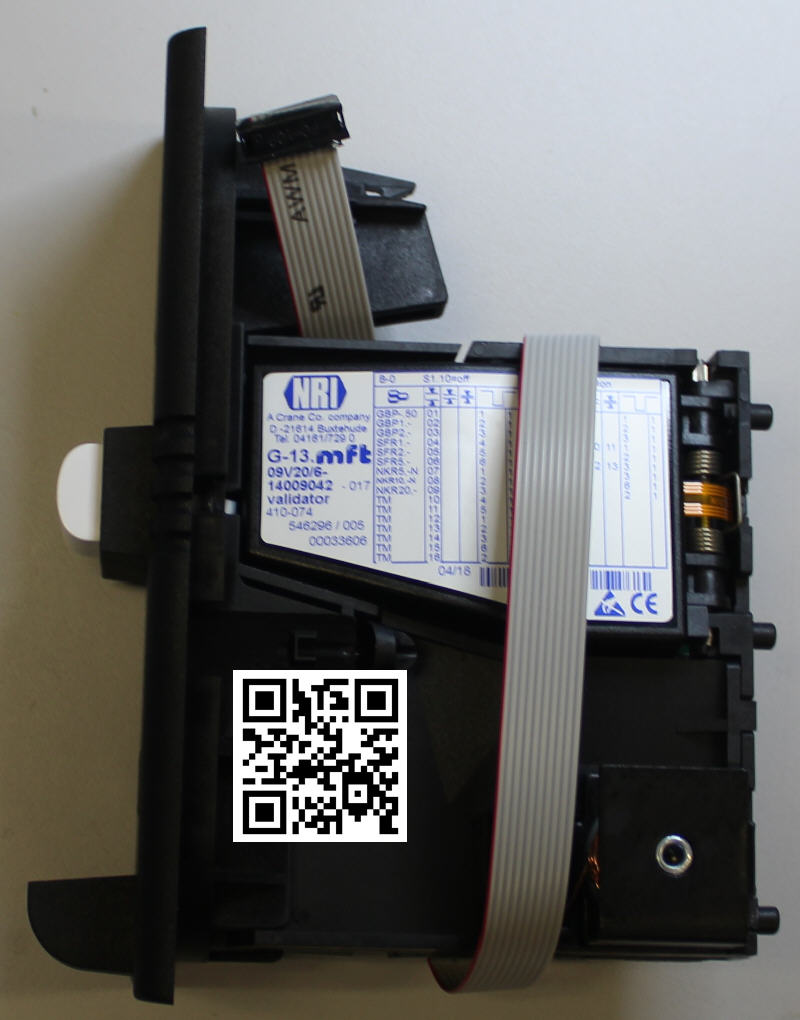

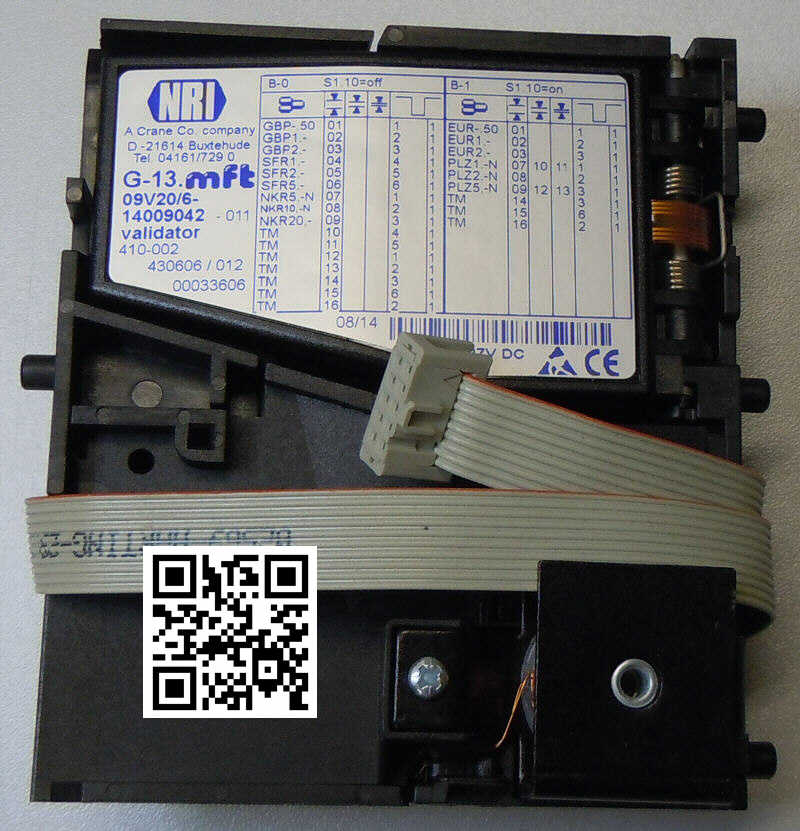

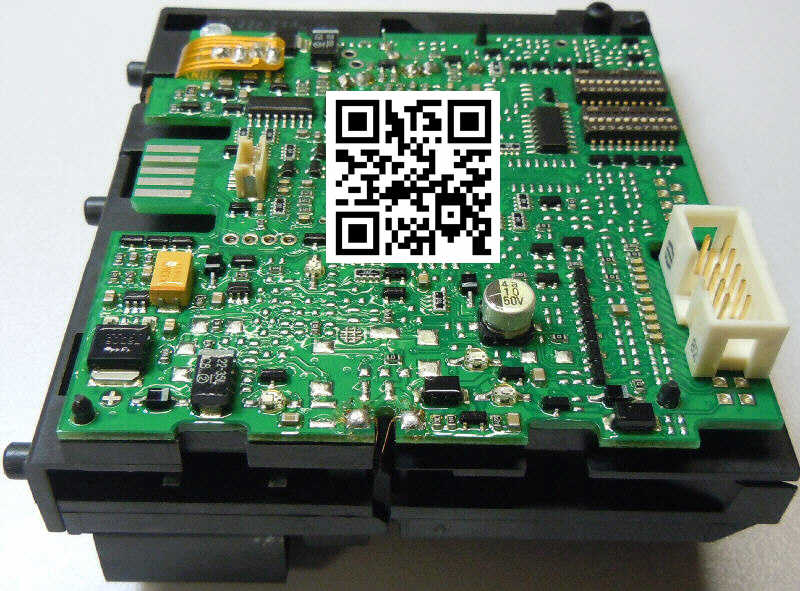

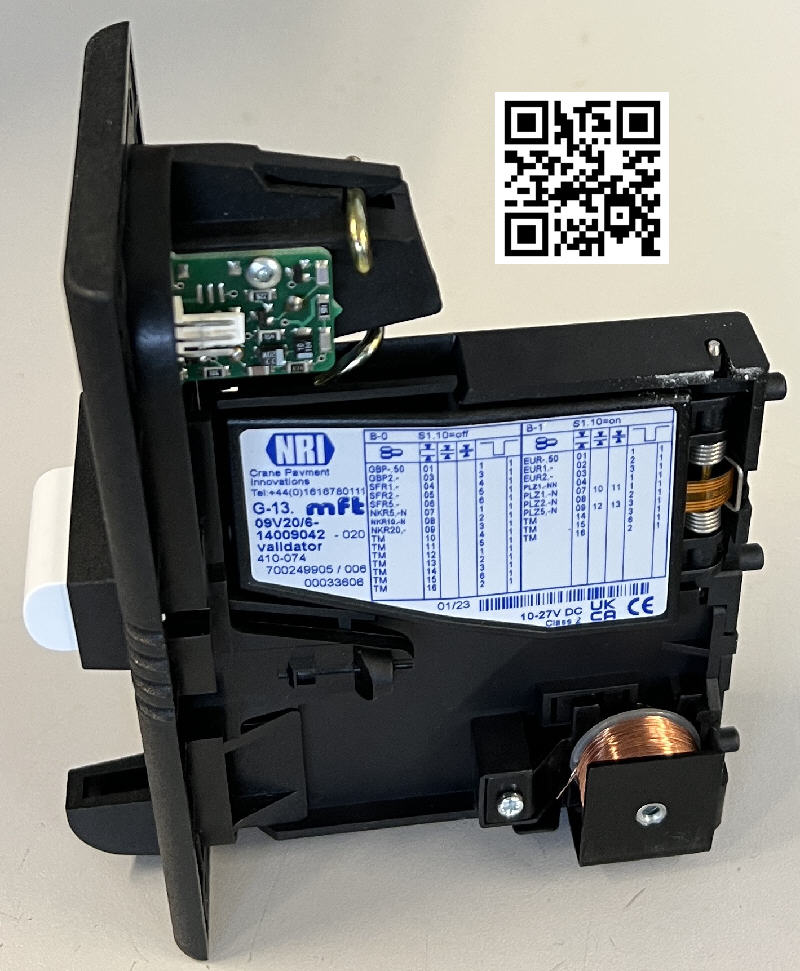

  G-13.mft 09V20/6-14009042 validator / EMP - hier für Außenanwendung - erweiterter Temperaturbereich und lackierte Leiterplatte zum Schutz der Sensorik gegen Betauung.

G-13.mft mit Parallelschnittstelle. 12V (10 bis 27 V DC) Betriebsspannung, für Außenanwendung, lackierte Leiterplatte, erweiterter Temperaturbereich, Anschlusskabel versiegelt...

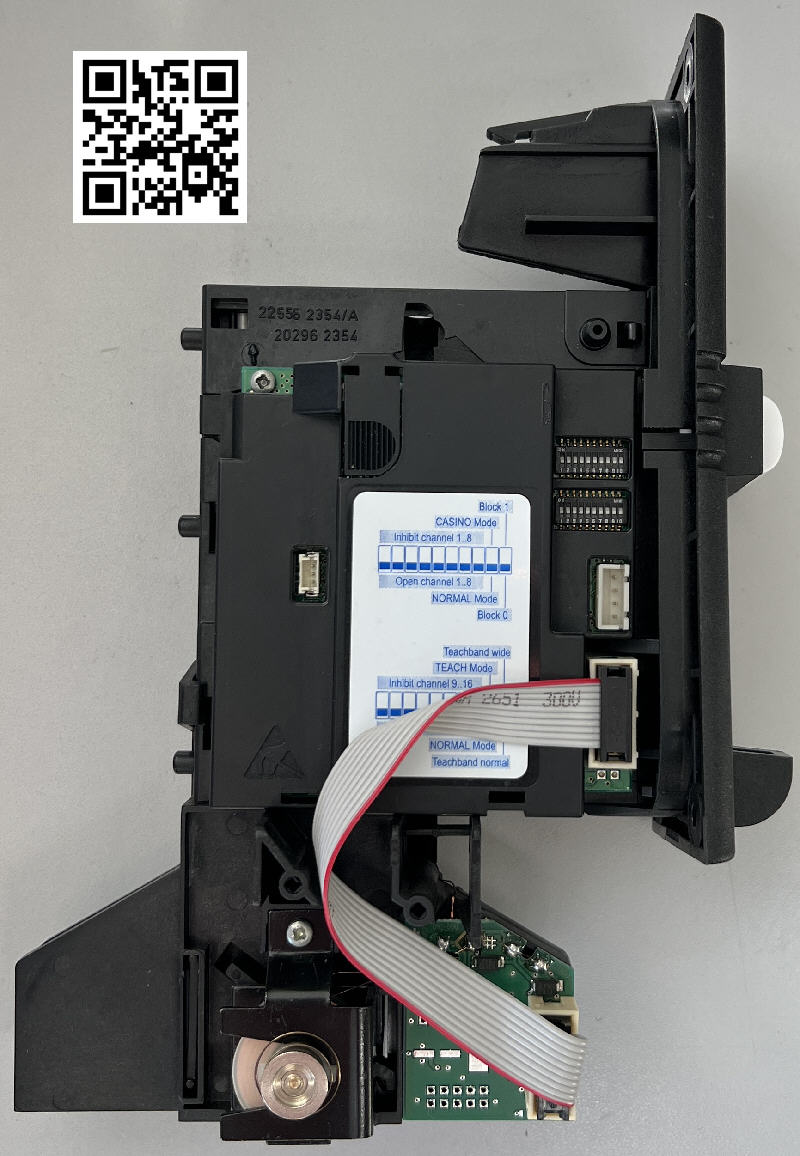

3-Wege-Sortierung currenza s² für G-13.mft (Frontplattenmontage / Fronteinwurf) - optional mit Rückgabeschacht (Rahmenmontage / Topeinwurf)

G-13 Münzprüfer mit 3-Wege Sortieradapter - hier die PDF mit den Möglichkeiten...

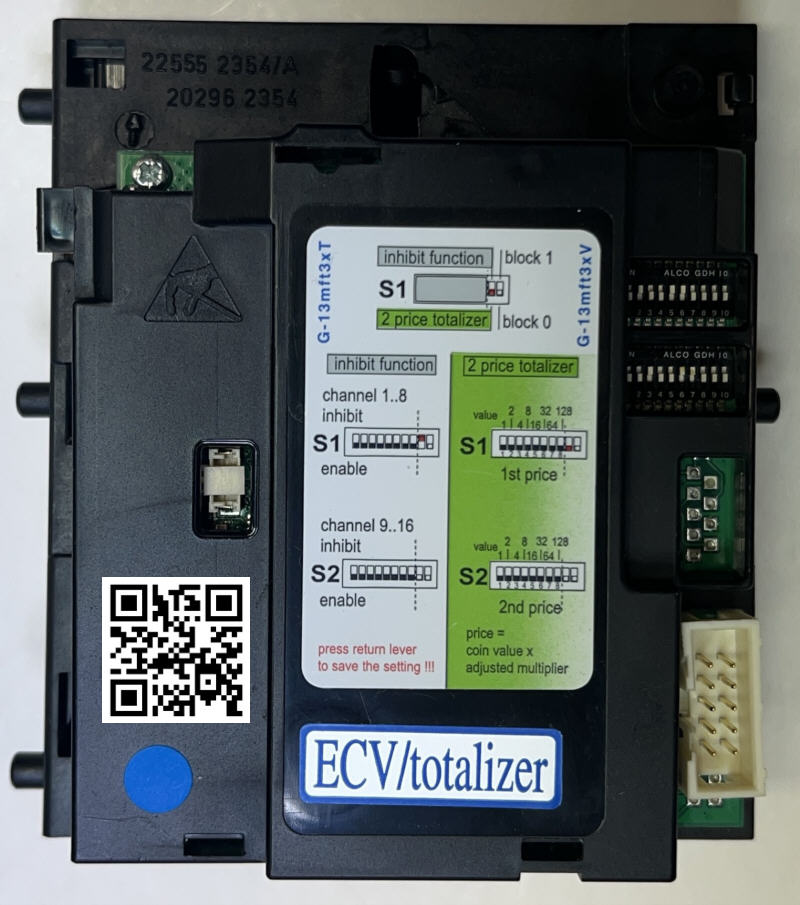

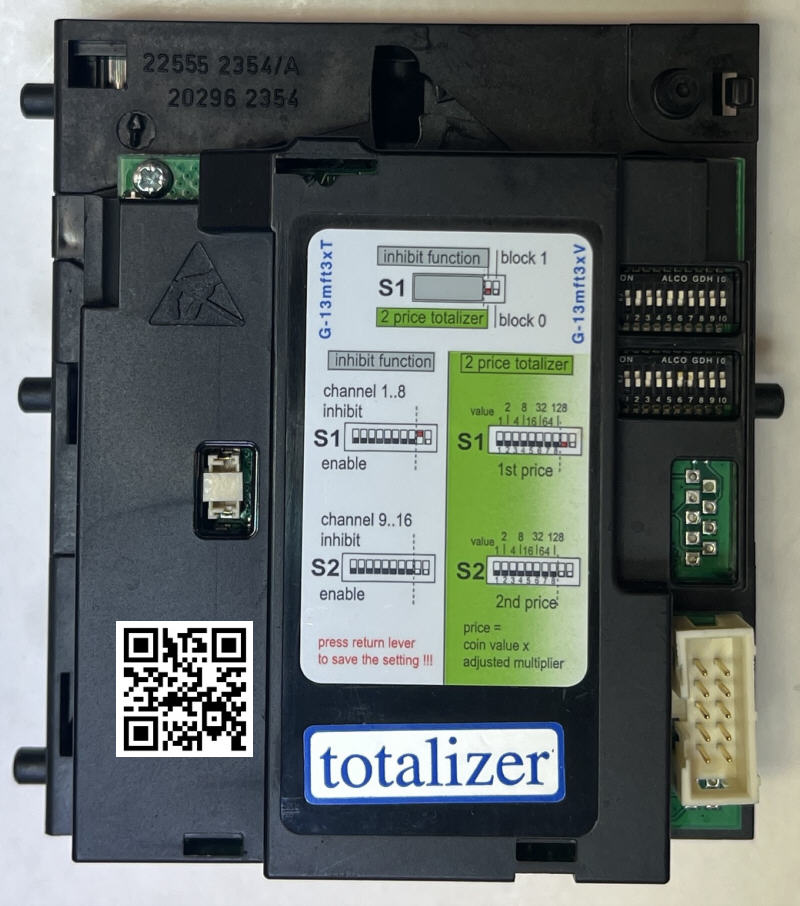

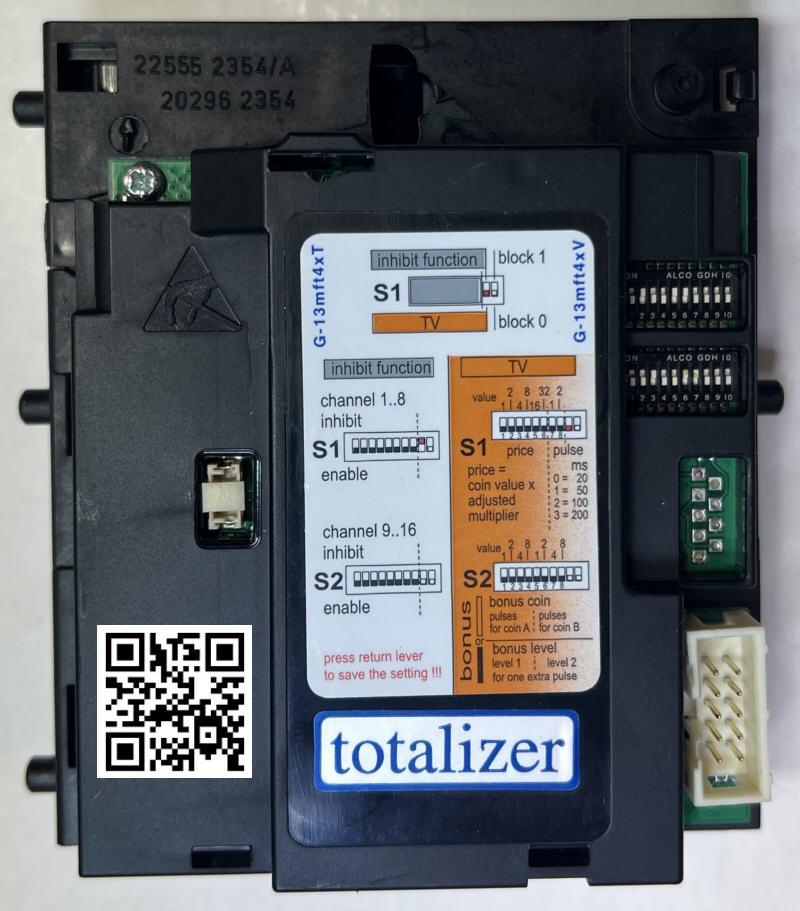

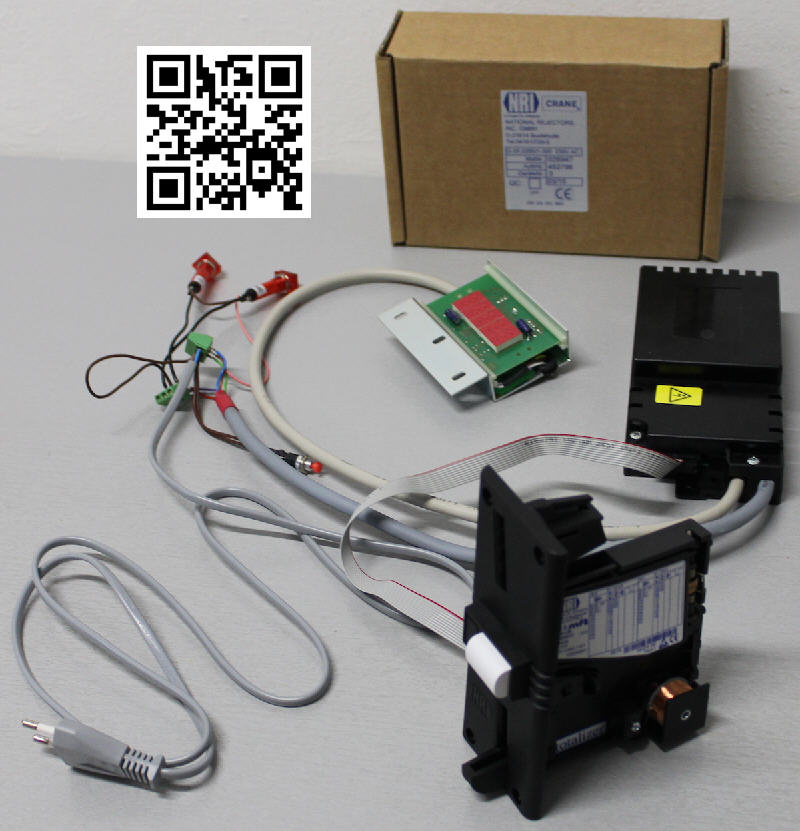

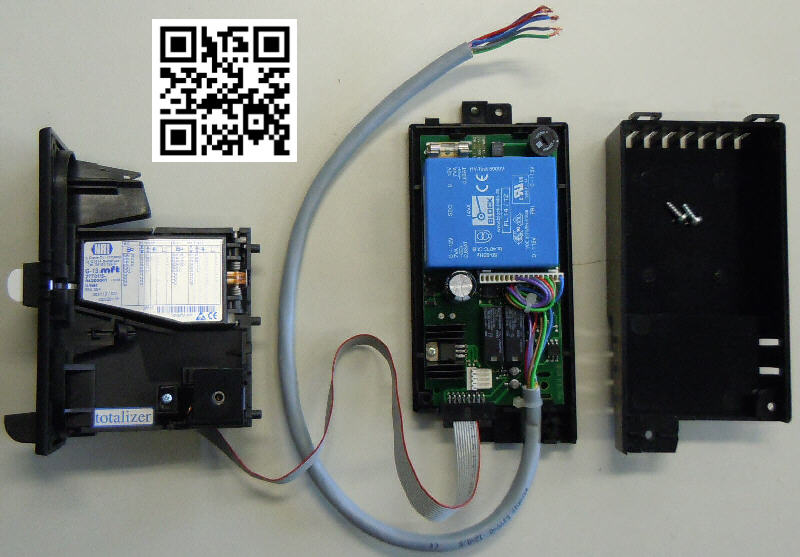

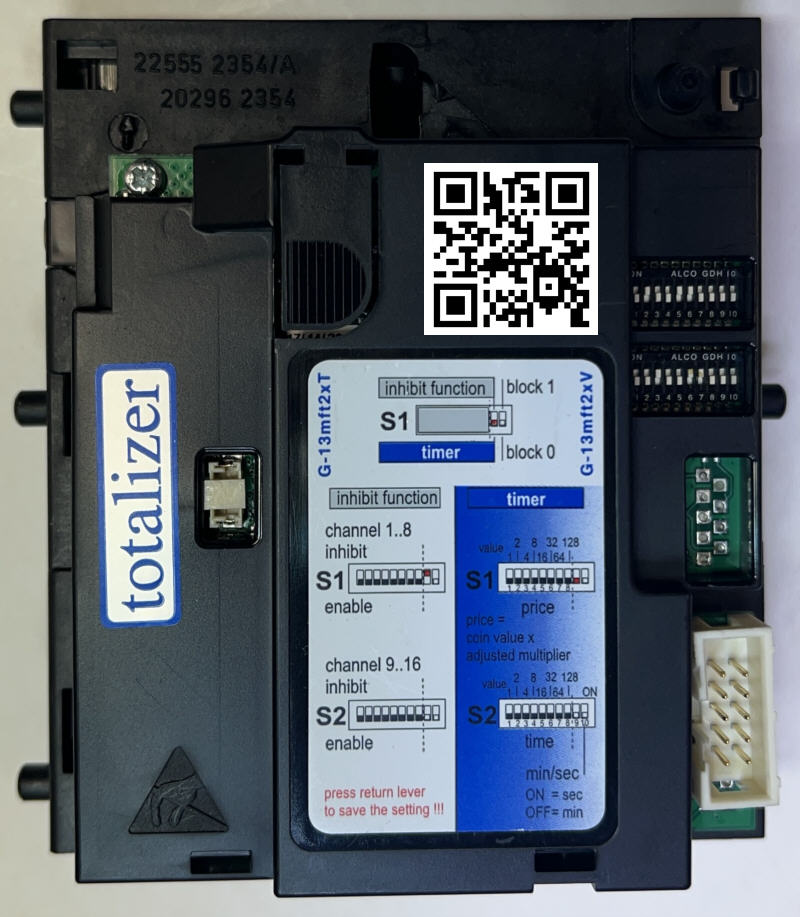

Der G-13.mft in der Ausführung Stepper / 2-Preis-Stepper / Timer oder TV-Stepper lässt sich mit dem optional erhältlichen Netzteil G-55.0295/1 mit potenzialfreiem Relaisausgang und Optokoppler-Schnittstelle für Sperreingang und Rücksetzeingang sowie einem optionalen Display / Ziffernanzeige G-51.1093/1 komfortabel erweitern.

Die Ansteuerung / Ausgabe für das optionale Display / Ziffernanzeige wird per Software (WinEMP) im Münzprüfer (Stepper oder Timer) fest für 4-stellige oder 5-stellige Displays / Ziffernanzeigen eingestellt.

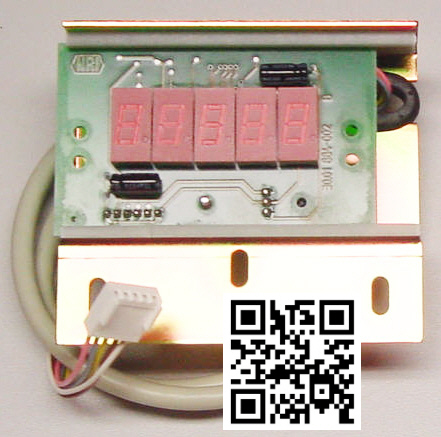

... Ziffernanzeige / Display - 5-stellig (5 Digit) - für den G-13.mft Stepper oder Timer...

Das abgebildete Netzteil sowie die abgebildete Ziffernanzeige werden leider nicht mehr hergestellt und sind nicht mehr lieferbar!

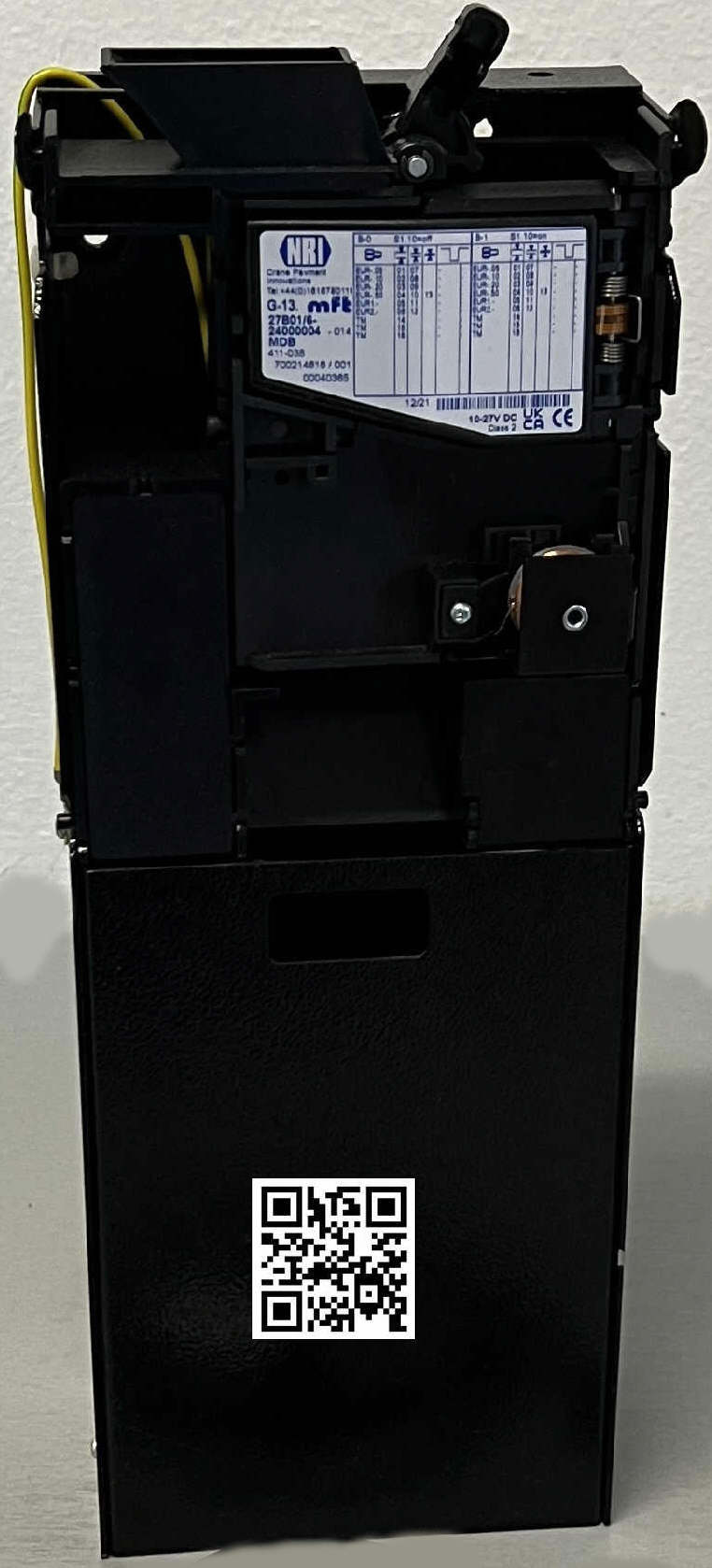

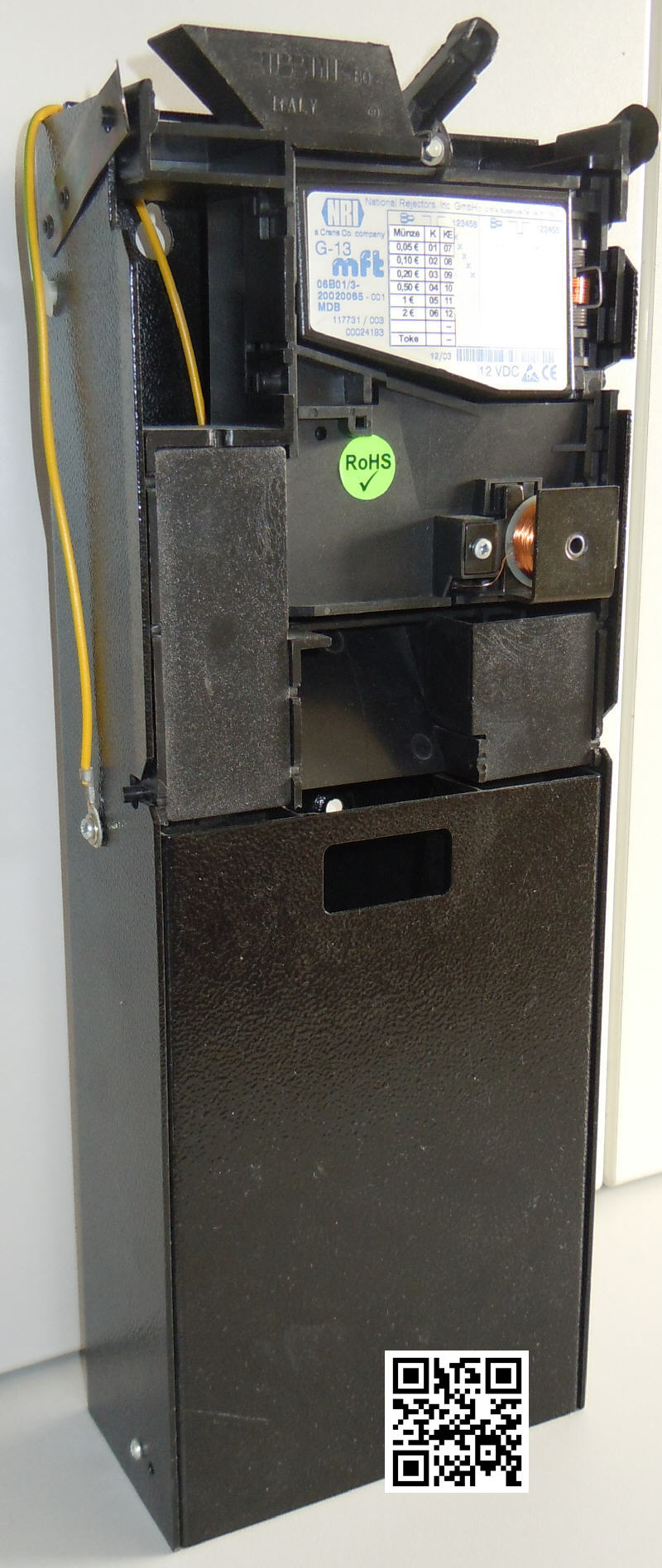

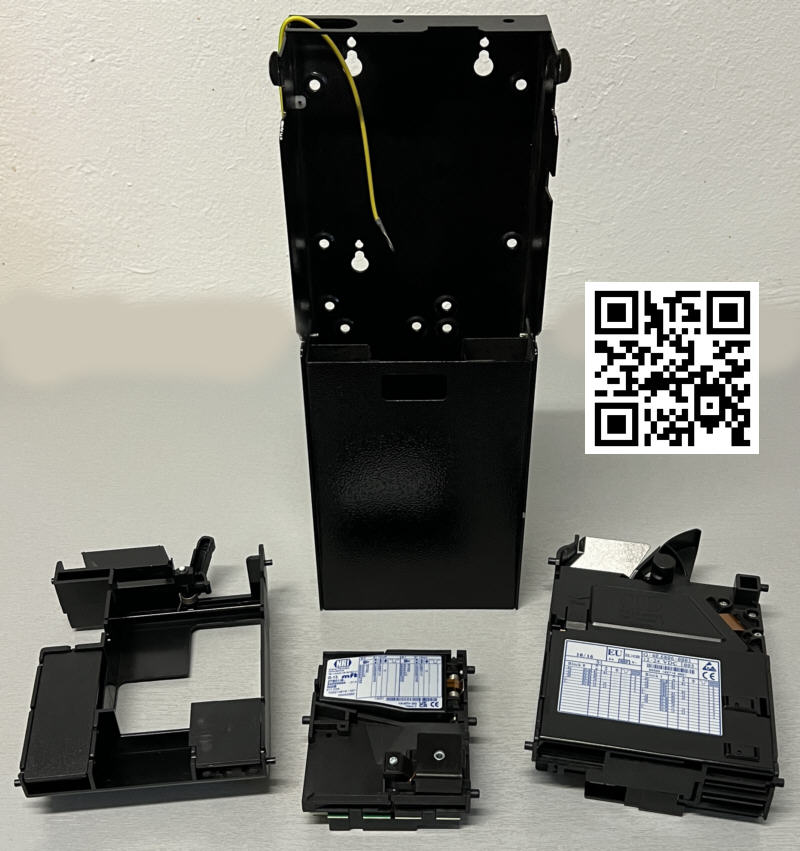

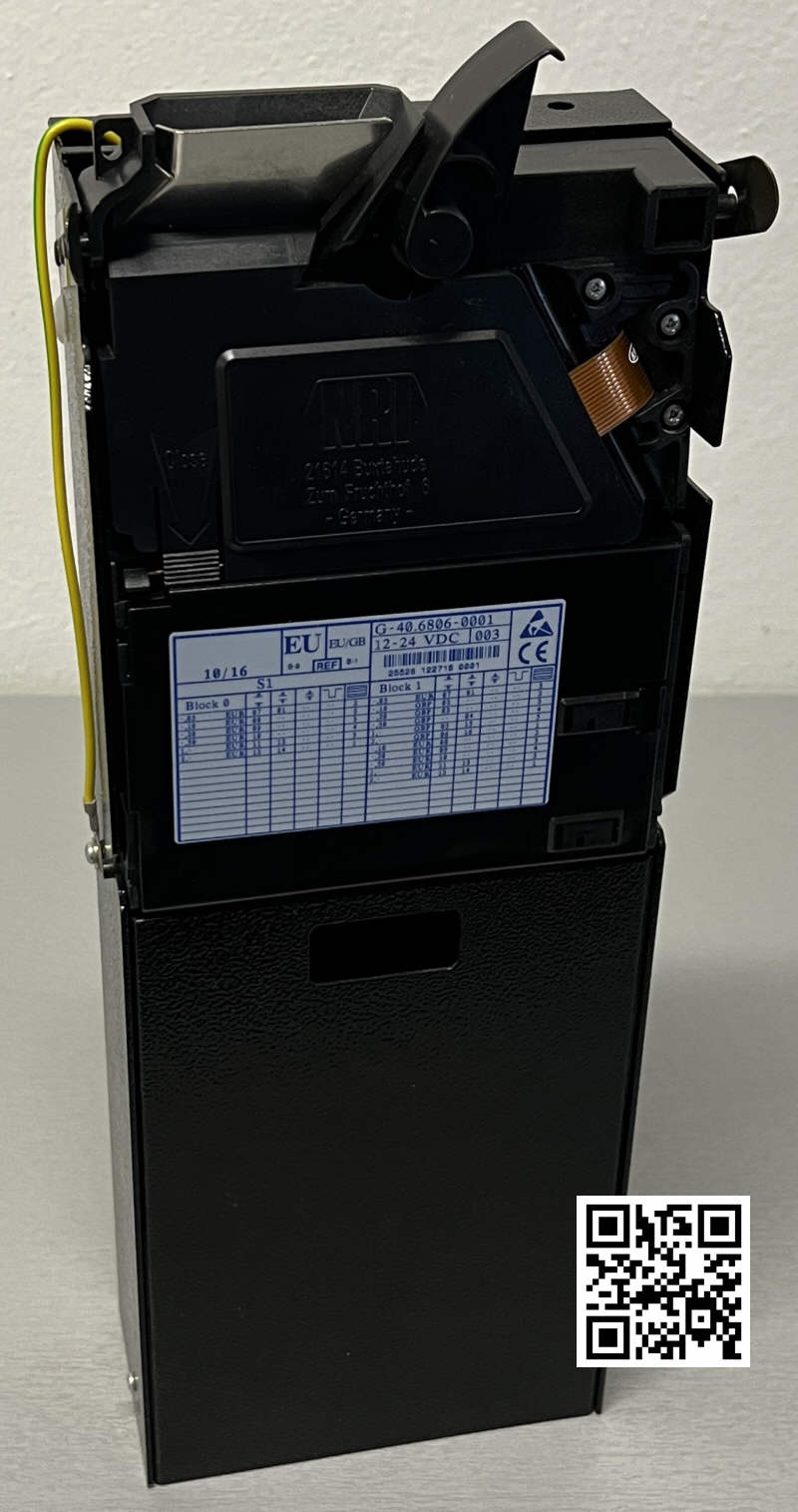

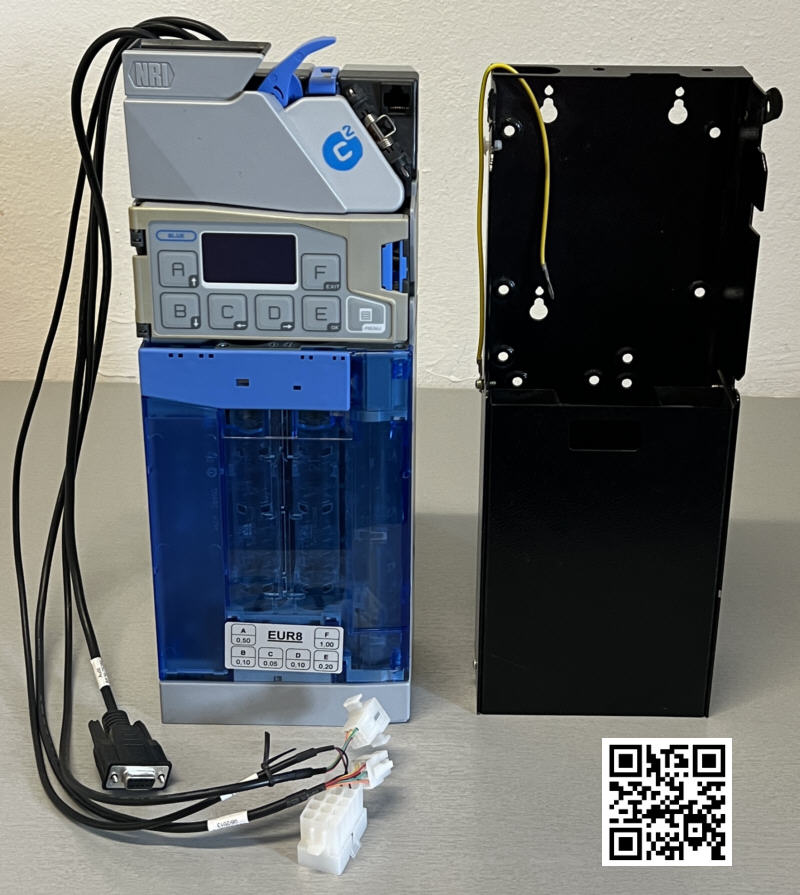

long chanal / longchanal - a² / Gehäuseadapter für den G-13 Münzprüfer zur Verwendung in Automaten, welche für Geldwechsler vorbereitet sind.

... auch mit MDB - Adapter zum Einbau in Automaten / einfachste Integration von 3,5" oder 5" Münzprüfern für Verkaufsautomaten...

  4-Zoll-Adapter / 4" Adapter - für G-13 Münzprüfer und ähnliche 3,5 Zoll Münzprüfer zur Wandmontage

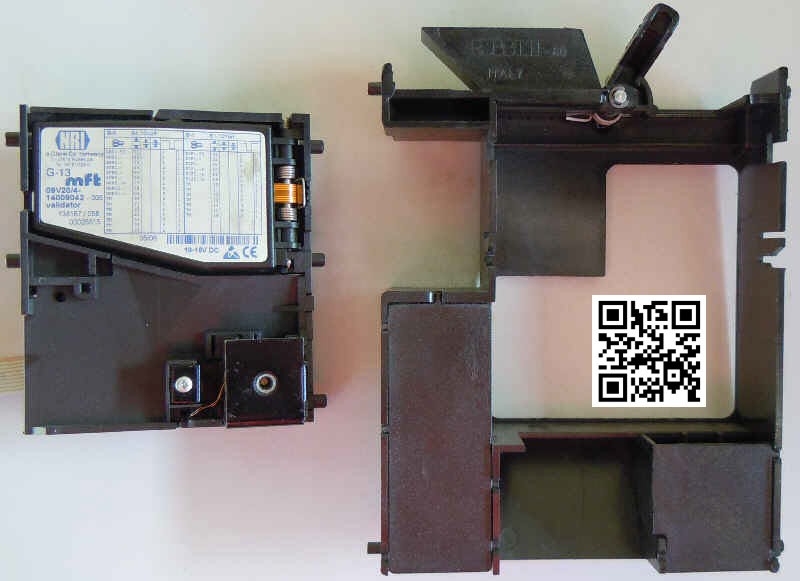

5-Zoll-Adapter / 5" Adapter - für G-13 Münzprüfer und ähnliche 3,5" Prüfer - G-18 auf G-13 Format

 Der G-13.mft (Anker innen) für Frontplattenmontage mit Wecksensor in der Frontplatte (für Batteriebetrieb), hier mit MIDI Frontplatte.

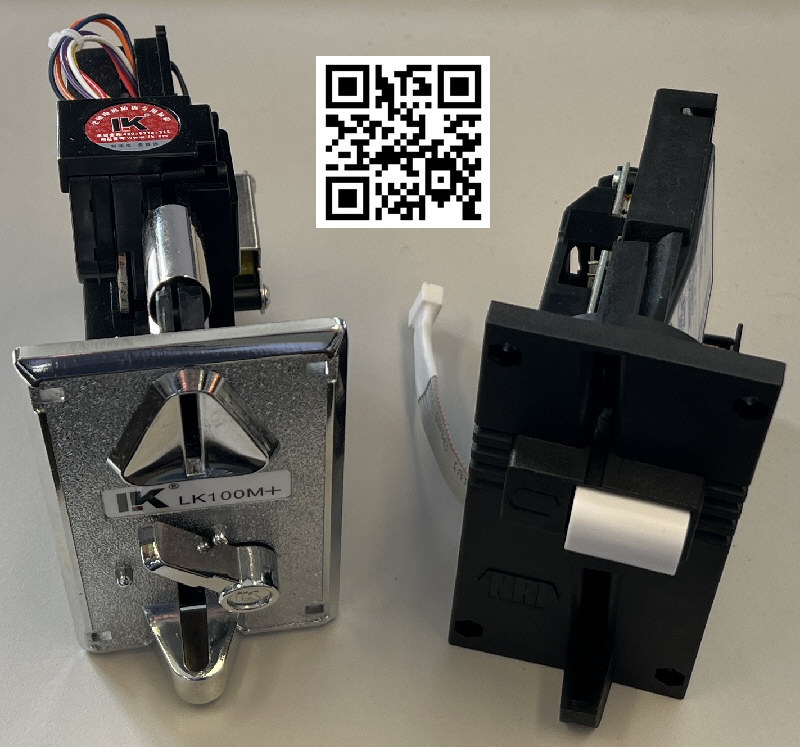

Der G-13.mft Münzprüfer  mit individuellem Anschlussadapter als Ersatz für andere (einfache) Münzprüfer, hier als Ersatz für den LK100 aus China.

Die Schnittstelle / elektrische Verbindung zum Automaten ist in mehreren Varianten möglich. Hier eine kurze Übersicht der Schnittstellen:

G-13.mft 0xV            parallel, 10-pin
G-13.mft 06C           parallel, 10-pin, Casino
G-13.mft 8xV            parallel, 14-pin, G-18-BDTA
G-13.mft 9xV            parallel, 16-pin, G-40-BDTA
G-13.mft 6xV            parallel, 10-pin, inv. Sperrleitung
G-13.mft 7xA            parallel, AMU
G-13.mft 1(..9)6C     parallel, SGI
G-13.mft 3xT             2-Preis-Stepper
G-13.mft 2xT            Timer
G-13.mft 4xT            TV-Stepper
G-13.mft 3xV            EMP-2-Preis-Stepper
G-13.mft 2xV            EMP-Timer
G-13.mft 4xV            EMP-TV-Stepper
G-13.mft 2xB            seriell, MDB
G-13.mft 3xB            seriell, cctalk
G-13.mft 4xB            seriell, S1
G-13.mft 5xB            seriell, S1/RS-232
G-13.mft 1xU            seriell, cctalk/USB



Schnittstelle für externe Sortierfunktionen für alle G-13.mft-Ausführungen

Optionen

Sensor für erhöhten Schutz gegen Manipulation im Münzaustrittsbereich
Frontplatten MINI oder MIDI
Sortiervorrichtungen
Wecksensor für Low-Power- bzw. Batterieanwendungen (nur für parallele Schnittstelle)

Hier die Handbücher als PDF-Datei zum Herunterladen:

G-13.6 und G-13.7 EMP und Stepper

G-13.mft mit paralleler Schnittstelle / EMP

G-13.mft Stepper / rechnender Münzprüfer

G-13.mft mit serieller cctalk Schnittstelle

G-13.mft mit serieller MDB / S1 Schnittstelle

Diese ersten Geräte der Typenserie G13.0, G13.1 und G13.2 werden schon lange nicht mehr hergestellt, sie sind auch nicht eurofähig und wurden nur auf Kundenwunsch zur Euroannahme (mit Einschränkungen) gebracht.

Abgelöst wurde diese erste Geräteserie durch Münzprüfer (EMP) und Stepper (rechnende Münzprüfer) der Typenreihe G-13.6 (für Rahmenmontage) und G-13.7 (für Frontplatten) sowie dem Telefonmünzprüfer G-13.26.

G-13.7413/3-0713 als TV-Stepper für Billard und Fußball-Kicker - mit Wecksensor in der Frontplatte (Batteriebetrieb).

Reparatur / Inspektion / Revision nötig?

Auch alle Münzprüfer der Typenserie G-13.6 / G-13.7 / G-13.mft werden hier zeitnah, fachgerecht und kostengünstig repariert.

G-13 Typen der alten Serien G-13.0 und G-13.1sowie G-13.2 werden nur noch unter Vorbehalt bearbeitet.

Die Abrechnung von Programmierung oder Reparatur erfolgt nach unseren günstigen Pauschalen je nach Aufwandgruppe.

Benötigen Sie das Handbuch oder andere technische Unterlagen? Gern sende ich Ihnen die Dokumente bei Verfügbarkeit zu.

Nutzen Sie bitte dieses Formular zum Reparaturauftrag als Beilage zum Reparaturgerät. (Als PDF-Datei zum Herunterladen; bitte auf "Formular" Klicken!)
