Ihre Geldwechsler und Münzschaltgeräte der Geldverarbeitung repariere Ich herstellerübergreifend, fachgerecht und zeitnah. Komplette Reinigung, ein vom Hersteller empfohlenes Softwareupdate oder Firmwareupdate sind Bestandteil meiner Reparatur für optimale Funktionalität. Teile oder Umbauten, welche vom Hersteller zur Optimierung oder Verbesserung empfohlen werden, erhalten die Reparaturgeräte als technisches Update. So bekommen Sie Ihr repariertes Gerät technisch auf dem neuesten Stand zurück. Ich verwende Originalersatzteile. Bei stark verschlissenen Geräten oder für ältere Geräte, die aus Ersatzteilmangel nicht mehr reparabel sind, kann ich Ihnen meistens einen kompatiblen Ersatz anbieten. Nutzen Sie bitte dieses Formular zum Reparaturauftrag als Beilage zum Reparaturgerät, oder senden Sie mir einfach Ihr Reparaturgerät / Ihre Reparaturgeräte mit Lieferschein gut verpackt zu. Sie benötigen keine RMA-Anforderung und müssen nicht aufwändig in ein anderes Land versenden. Sie bekommen auf Wunsch vorab eine Kostenschätzung des Reparaturaufwandes. Die Abrechnung von Programmierung oder Reparatur erfolgt nach unseren günstigen Pauschalen je nach Aufwandgruppe.
Immer noch gibt es Fragen zur verwendeten Schnittstelle... Welche Automatenschnittstelle wird benutzt? hier in der Abbildung eine Übersicht der wichtigsten Vending-Automaten Geldwechslerschnittstelle mit Ansicht der verwendeten Stecker / Anschlussstecker / Automatenstecker: MDB-BDV-Executive-SimplexV-USB-RS323...

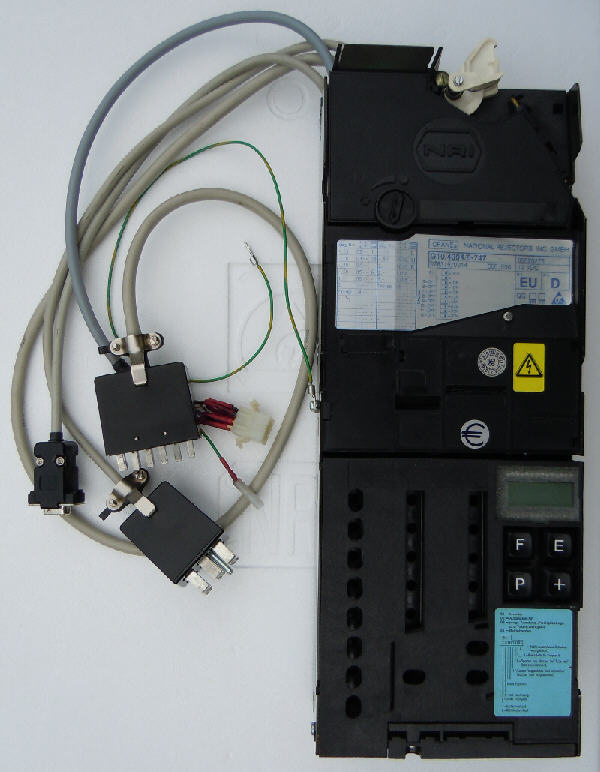

Anschlussstecker für 4-Preis Geldwechsler (ältere Geräte, Geräte mit diesem Anschluss werden nicht mehr hergestellt - aber von mir immer noch gern repariert):
Aus meiner täglichen Reparaturpraxis:
Hier Handbücher zum USB-Stick, Audimax und AuditManager Software als PDF.
Der elektronische Münzprüfer G-10 für Geldwechsler der G-26 Serie wird seit dem Jahr 2002 nicht mehr hergestellt. Die letzte Serie europrogrammierter Münzprüfer vom Typ G-10.4024/6 lief im Jahr 2002 vom Band und sollten Vorgängertypen des G10, wie nicht eurofähige G-10.4001/2 ersetzen, um umgerüstete 3-Tuben Geldwechsler vom Typ G-26 weiterhin nutzen zu können.

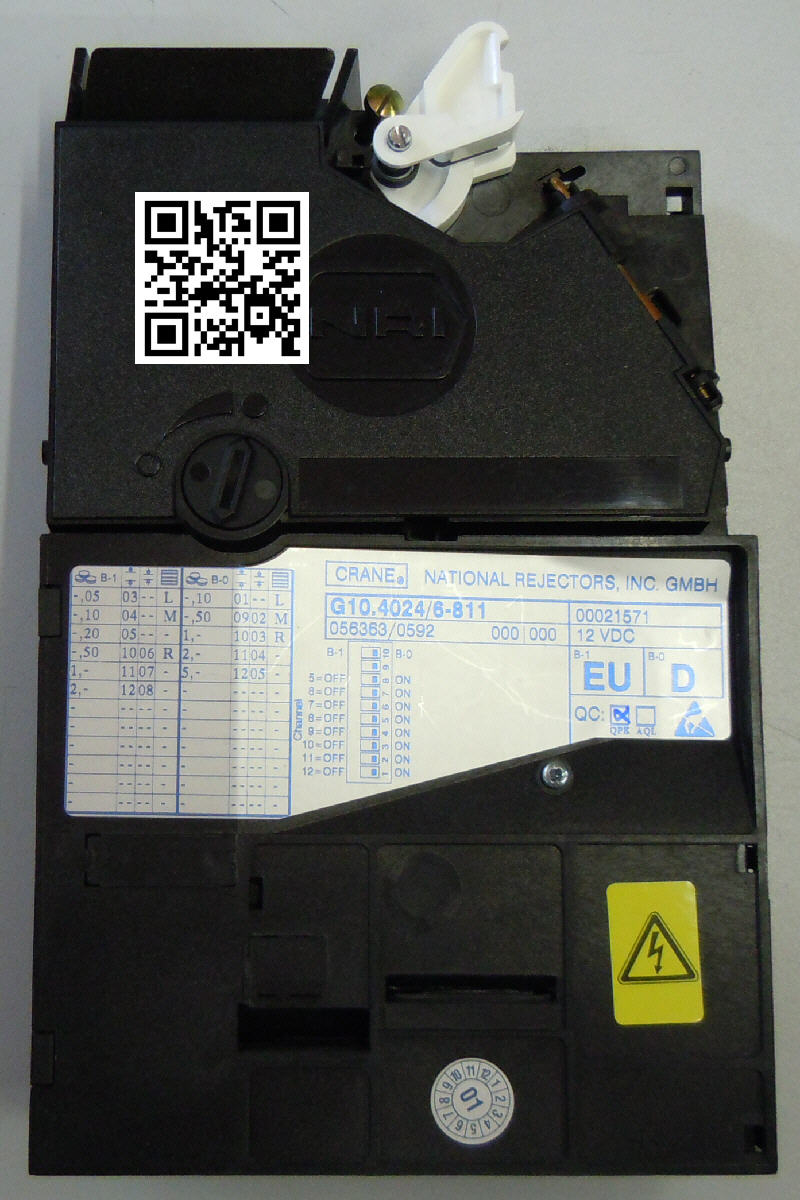

Hier abgebildet ist der elektronische Münzprüfer (EMP) G-10.4024/6 mit serieller Kommunikation zum NRI Geldwechsler G26, es ist einer aus der letzten Serie des Herstellers NRI aus Buxtehude. Vorläufer waren Geräte der Typen G-10.4000/6, G-10.4800/7 (MDB), G-10.4000/5 und G-10.4000/2. Der G-10.4000 Münzprüfer ist Bestandteil eines G-26 Geldwechslers. Das Typenschild zeigt die programmierten Münzen und die eingestellten Sortierwege. Mit den seitlich zu erkennenden DIP-Schaltern auf der Leiterplatte lassen sich einige der Münzannahme-Kanäle sperren. Andere Typenschilder des Münzprüfers G-10 sehen Sie hier: Neben EURO - Münzen lassen sich auch Münzen anderer Währungen einstellen oder auch Token beziehungsweise Wertmarken aus Metall zur Annahme programmieren. Ob dann die Token / Wertmarken einen Geld-Wert im Display anzeigen lassen oder einen Freiverkauf ermöglichen, wird in der Konfiguration des Geldwechslers oder des Automaten eingestellt, nicht im Prüfer G10. Der Münzprüfer übermittelt nur den Tokencode an die Steuerung des Geldwechslers. Hier das Handbuch des Geldwechslers G-26 zum herunterladen als PDF-Datei. In diesem G-26-Handbuch wird auch der Prüfer G-10 beschrieben.
Auch diese Geräte werden in meiner Werkstatt repariert, wenn noch möglich und wirtschaftlich...
|
|
Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: webmaster@del-service.de
|
Hier die gebräuchliche Automatensteckverbindungen / Automatenschnittstellen für Geldwechsler
in der Abbildung.
4-Preis / 8-polig / 110V AC
4-Preis / 15-polig / 230V AC

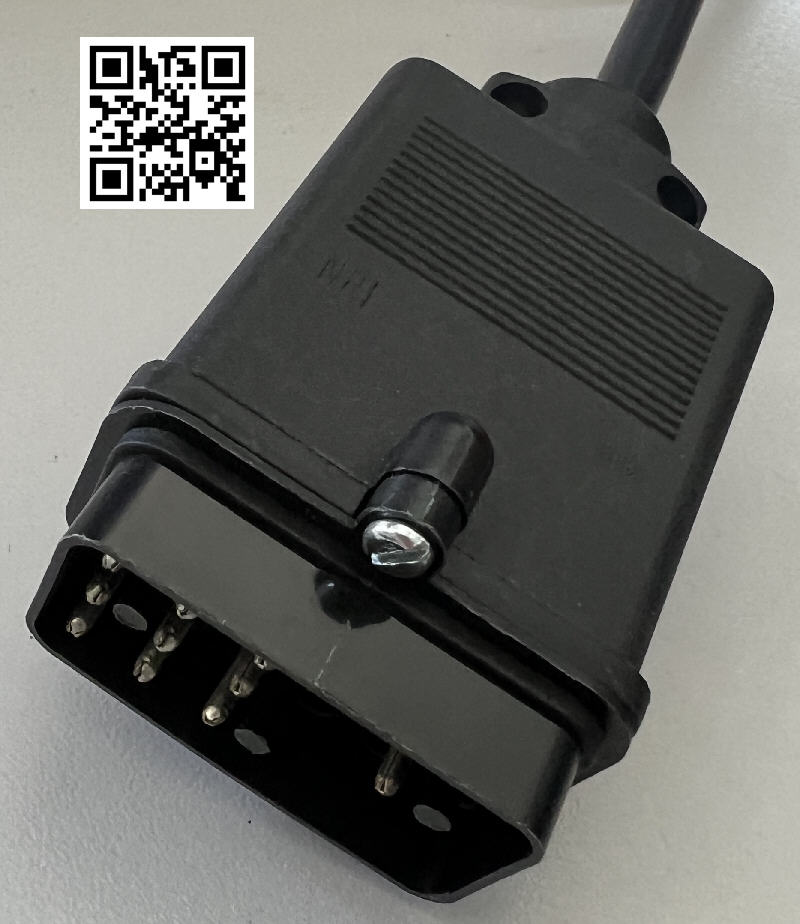

4-Preis / "CocaCola" / 230V AC

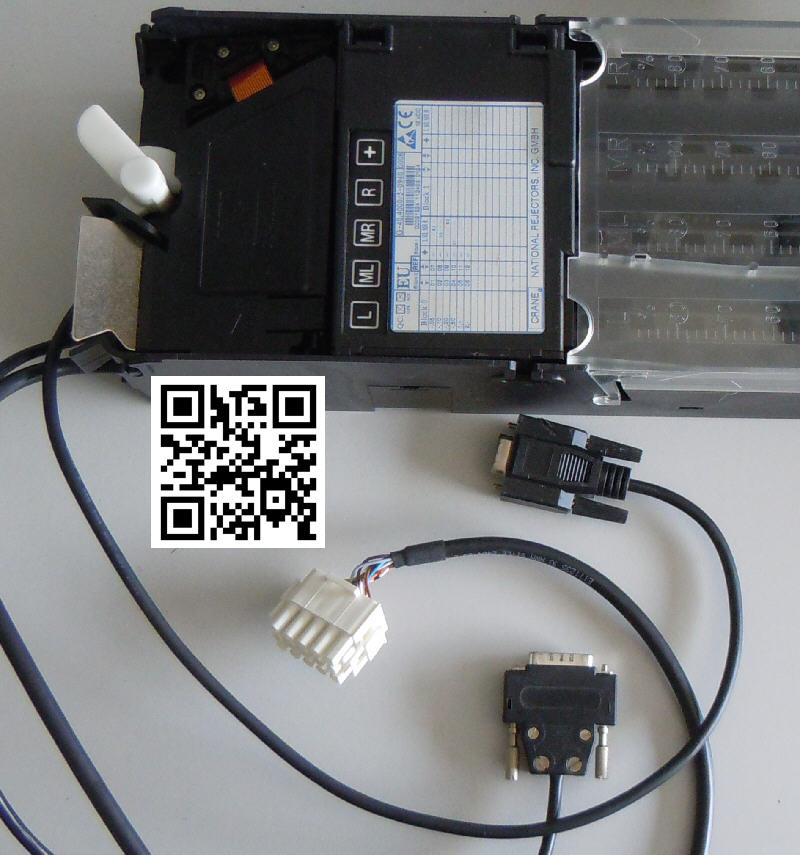

4-Preis / 15-polig / 24V AC
4-Preis / 12-polig / 24V AC

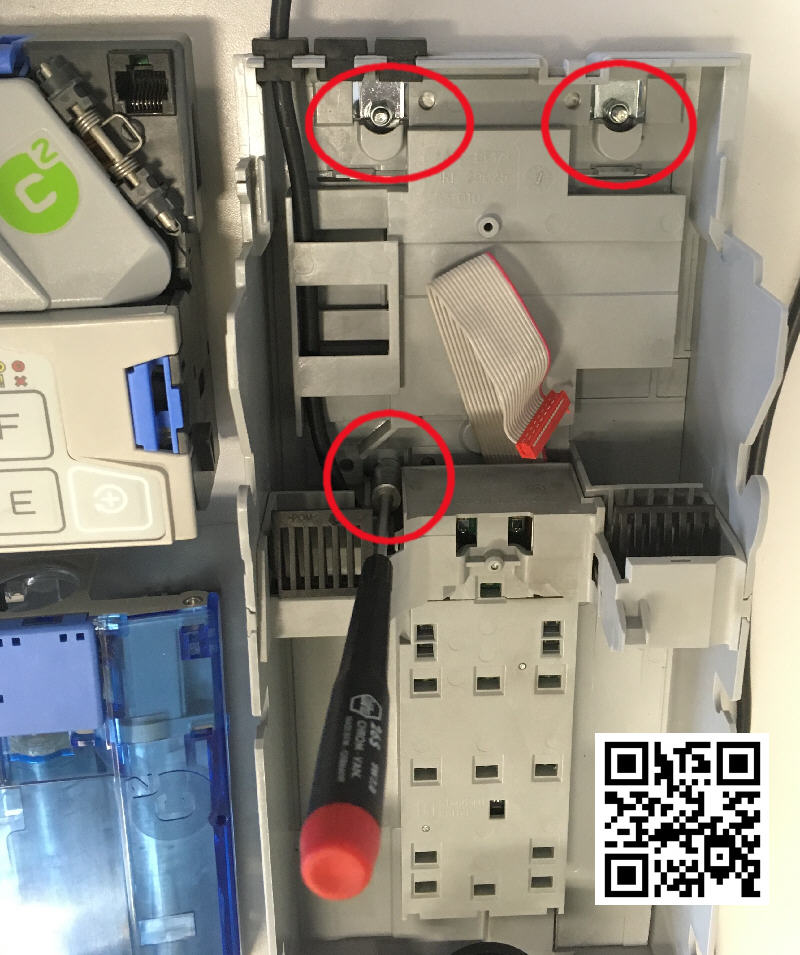

Den Geldwechsler ausbauen, aber hängt fest? Bitte beim Geldwechsler Currenza C2 die 3 Muttern hinter dem
Münzprüfer lösen, um ihn aus der Montageplatte im Automaten zu lösen!

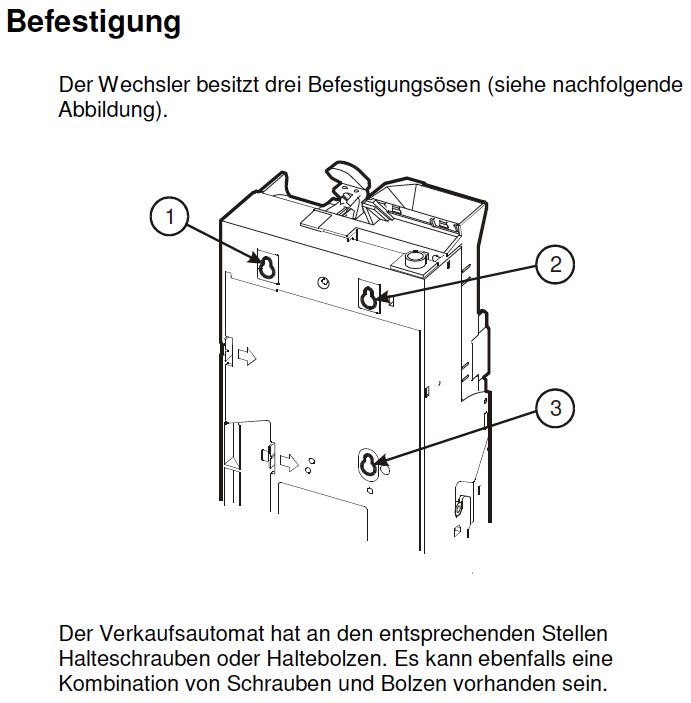

... hier eine Darstellung der Befestigung und Position der Befestigungsösen /
Befestigung / Montage aller Geldwechsler

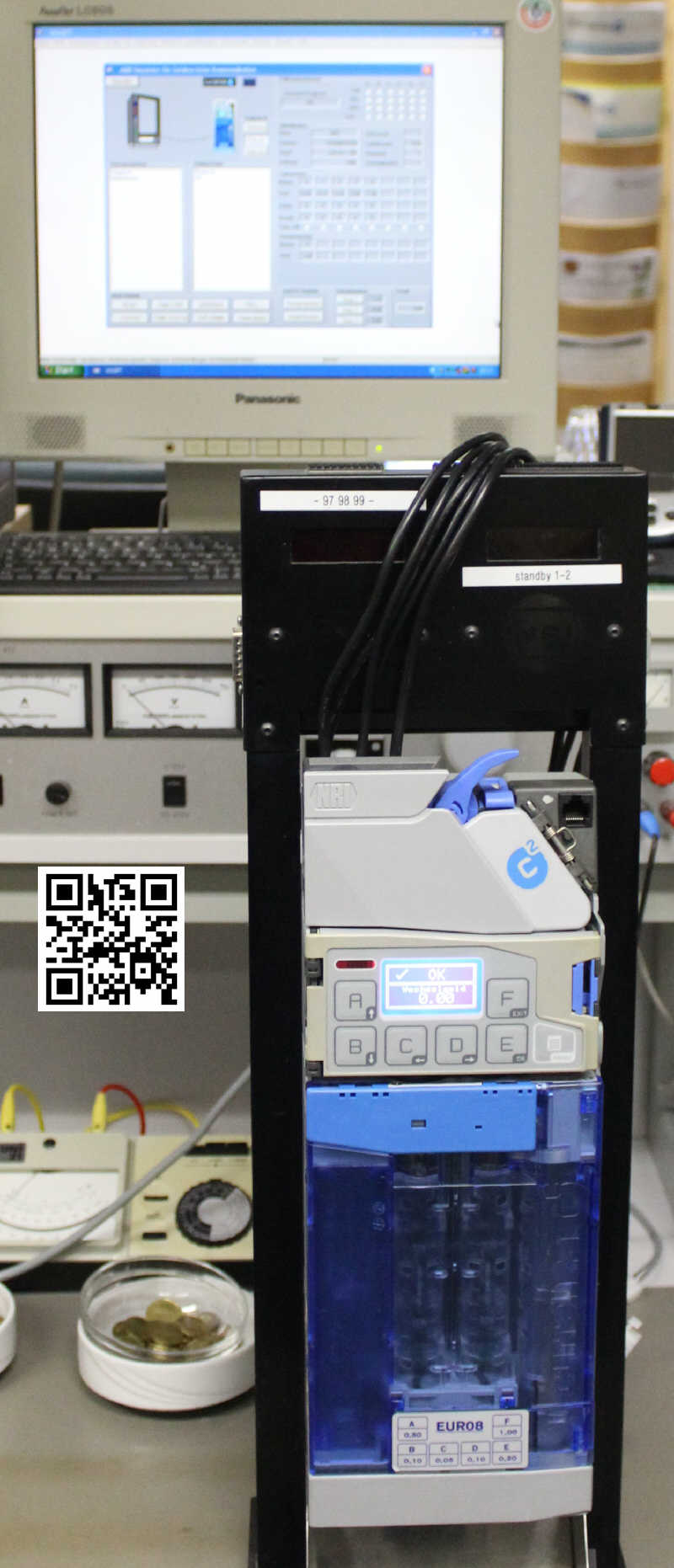

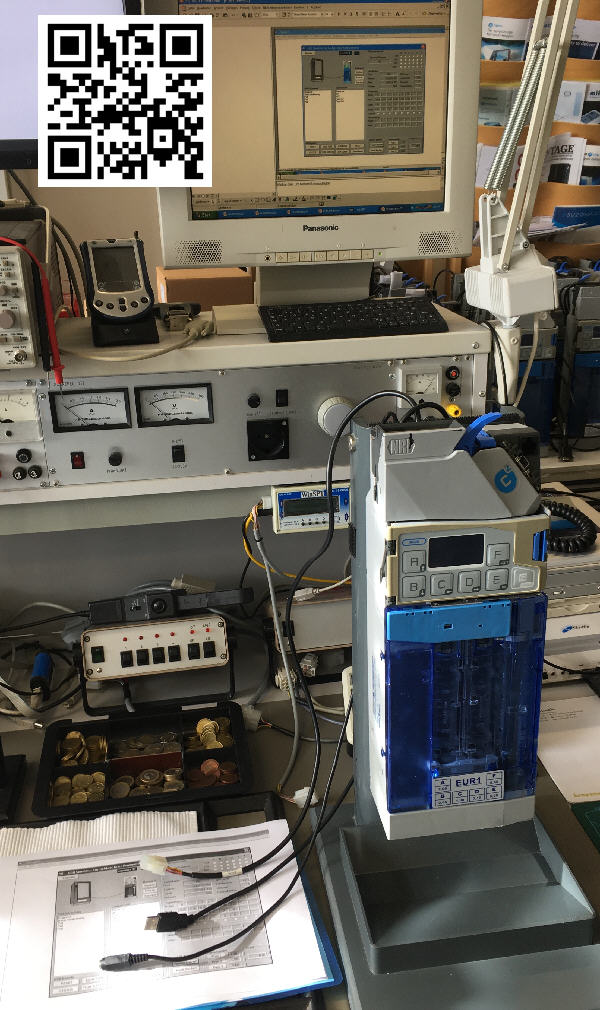

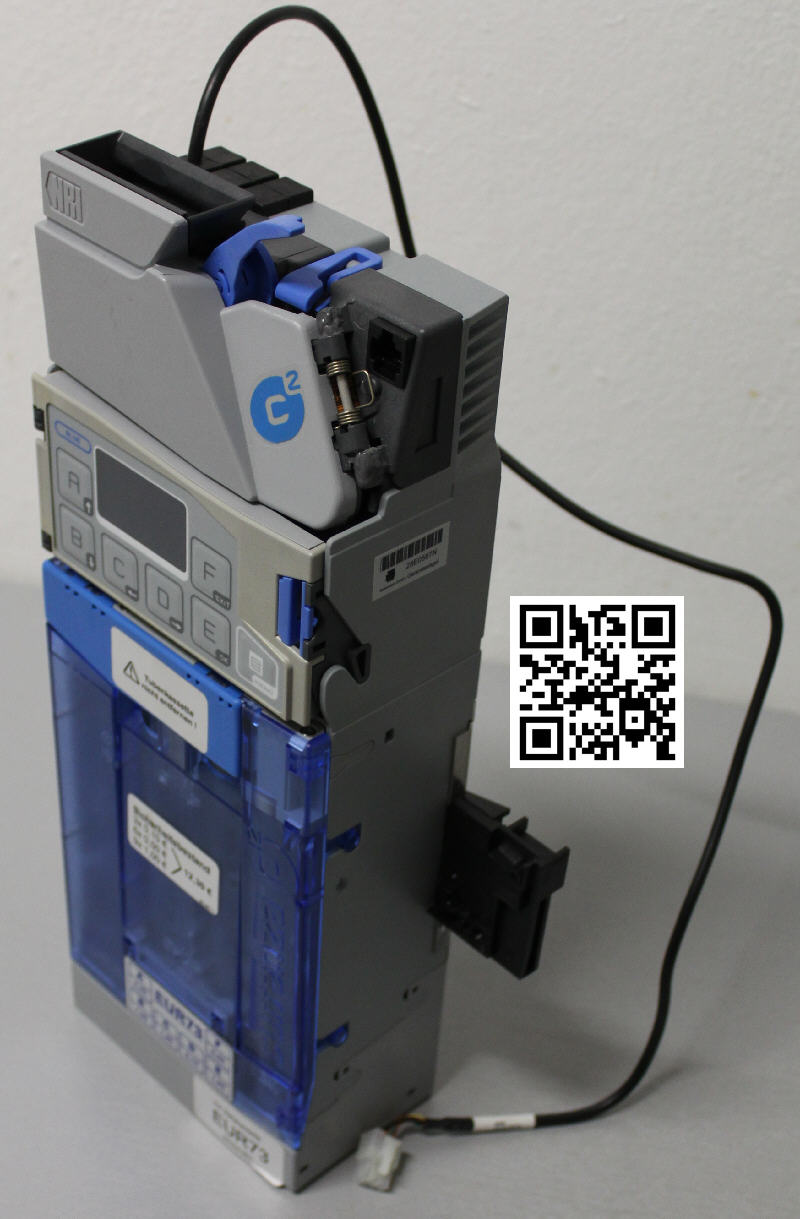

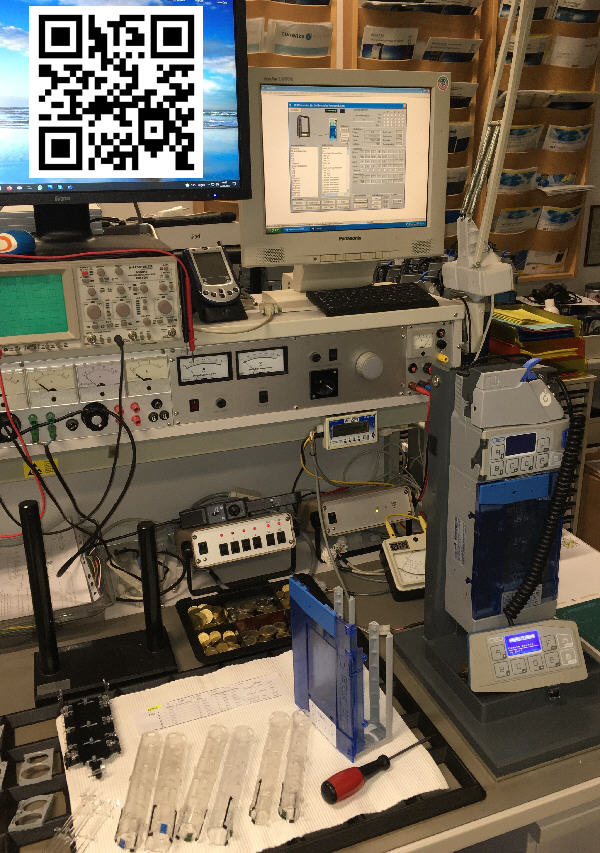

Geldwechsler Currenza C2 "blue" mit
Multi-Schnittstelle / NRI - CPI - Suzo-Happ - currenza
c² Serie am Tester...

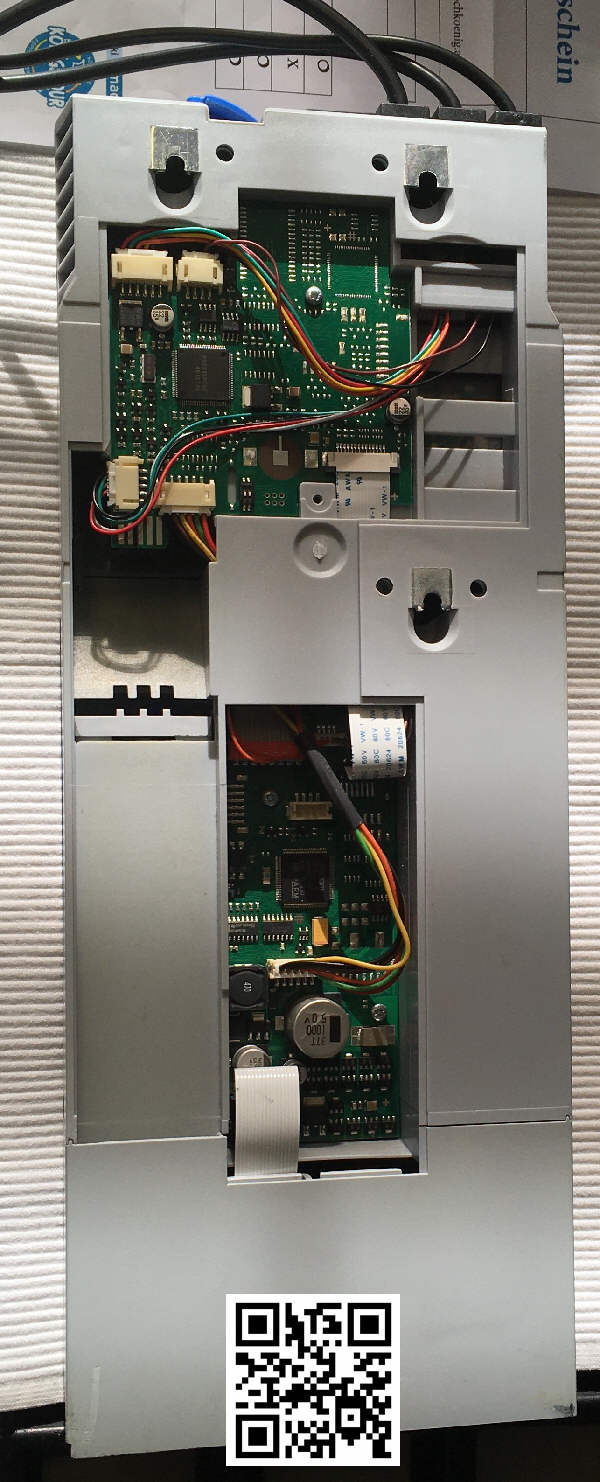

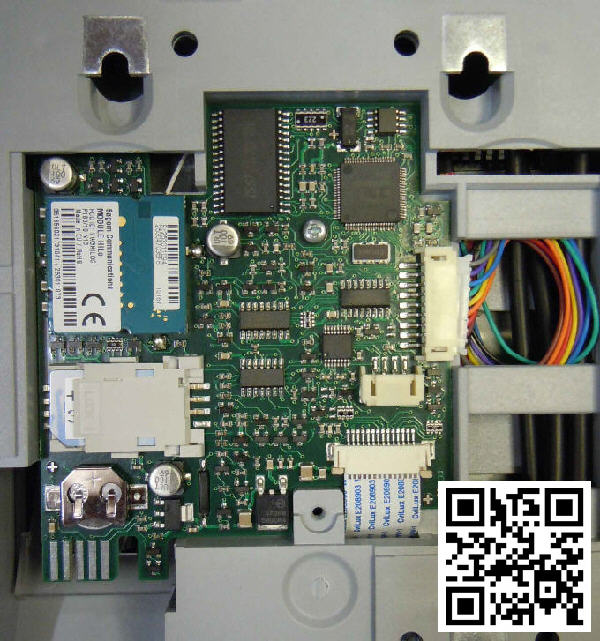

Geldwechsler Currenza C2 airport - Innenansicht
(Geldwechsler - Telemetrie)
Geldwechsler currenza c² mit USB Schnittstelle
/ ccTalk / MDB zum Automaten
/ PC - Stromversorgung 24 V DC (12V DC) über Hohlstecker / separates
Netzteil
hier das "Innenleben" eines Geldwechslers der currenza
c² Serie - hier mit USB Interface / 24V DC.jpg)
Geldwechsler der currenza
c² Serie "blue" mit MDB
Schnittstelle
- modifiziert für Anwendungen der Firma Beckmann
Geldwechsler der currenza
c² Serie - Umbau der Tubenkassetten auf andere Münztuben -
Kombinationen / nach Ihren Vorgaben und Wünschen zur Anpassung und Optimierung

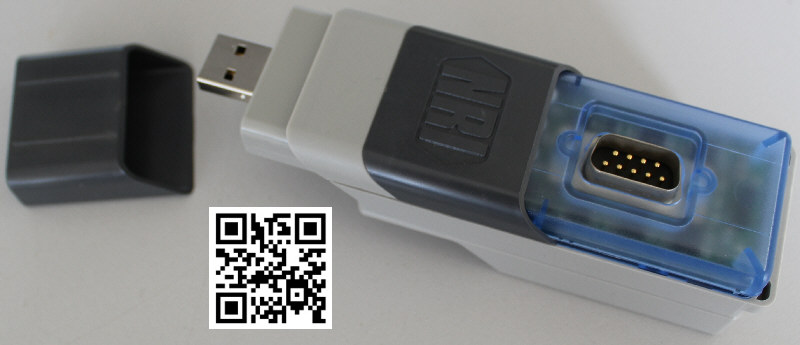

der USB Audit Stick für NRI-Geldwechsler als Datensammler wird nicht
mehr hergestellt, lässt sich meistens aber kostengünstig reparieren...

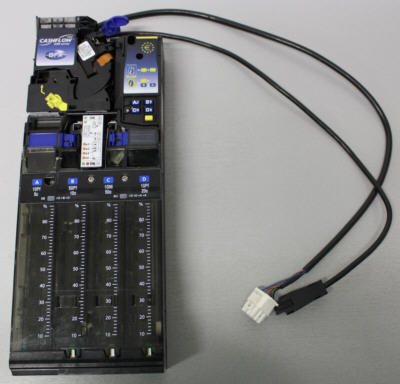

MEI / CashFlow Geldwechsler CF-6900 - mit Multischnittstelle (EXE / MDB - 3
Kabel) - hier mit zusätzlichem Printer-Port (rot)

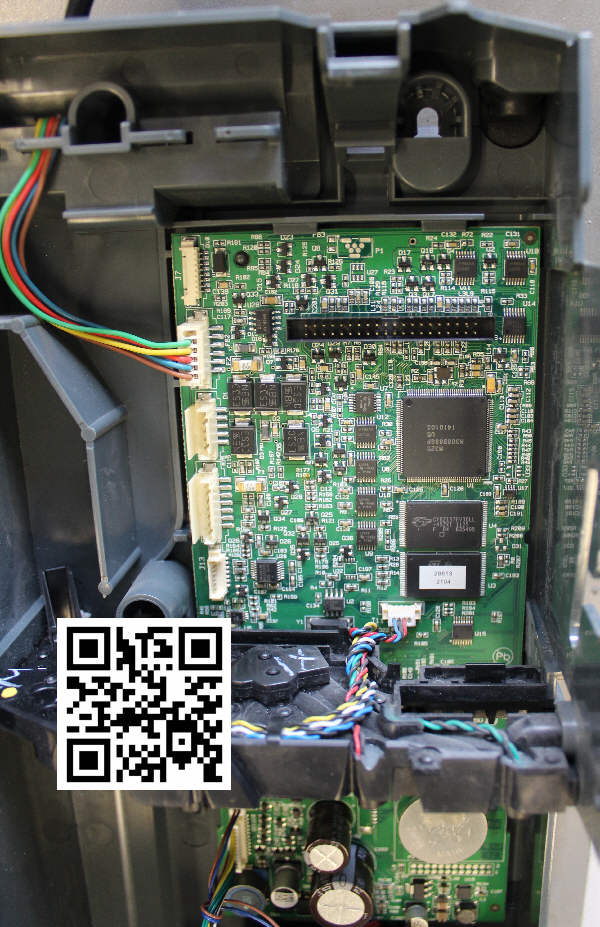

MEI / CashFlow Geldwechsler CF-8200 - Innenansicht / Hauptplatine
G-46.F4448 mit Simplex-V + MDB Automatenschnittstelle
// NRI Geldwechsler der G-46.F Serie

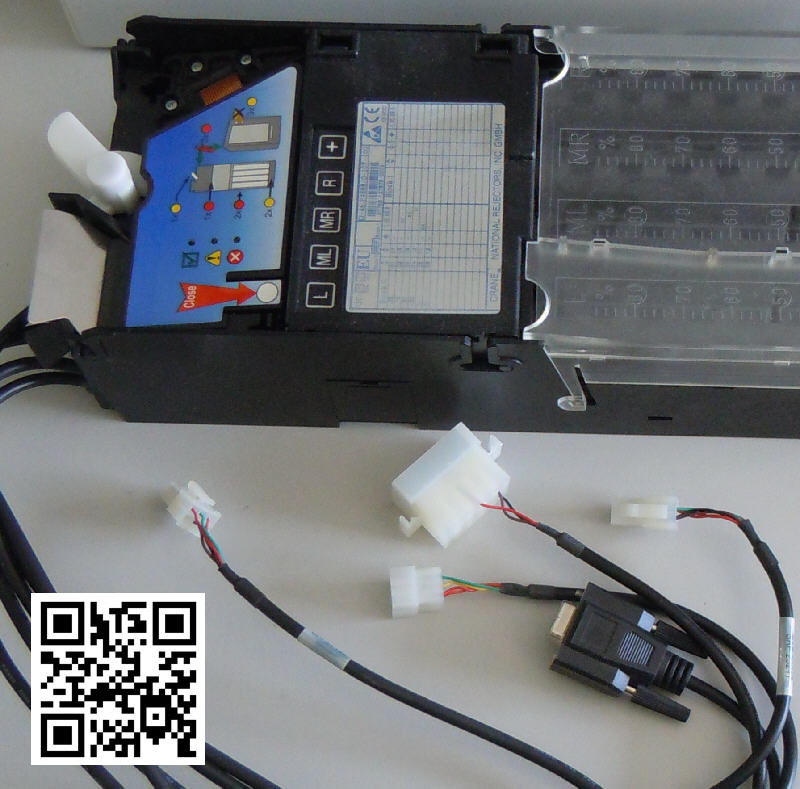

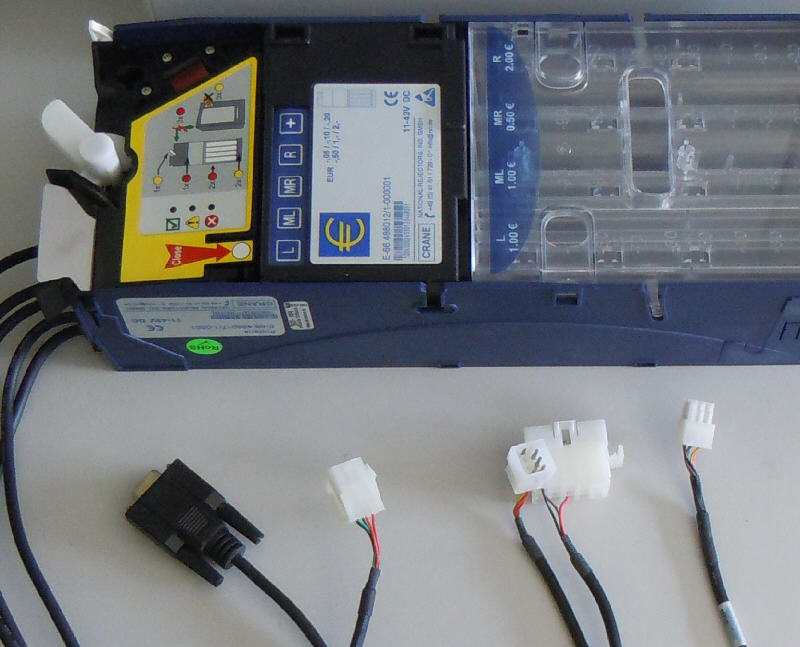

NRI Geldwechsler der E-66 Serie
NRI Geldwechsler der G-46 Serie
NRI Geldwechsler der G-46 Serie
NRI Geldwechsler der G-46.F Serie

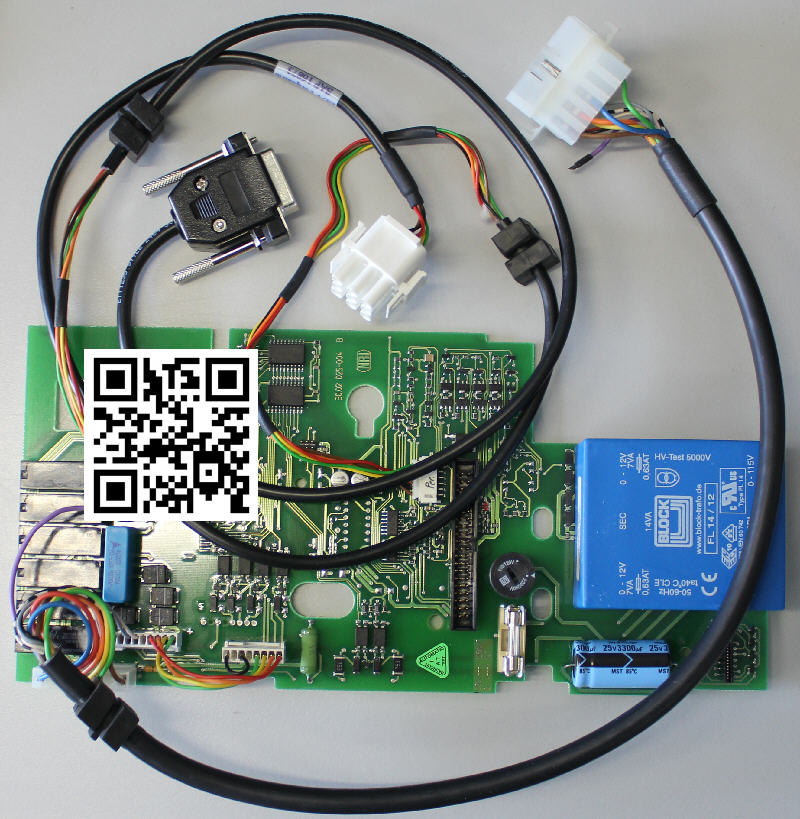

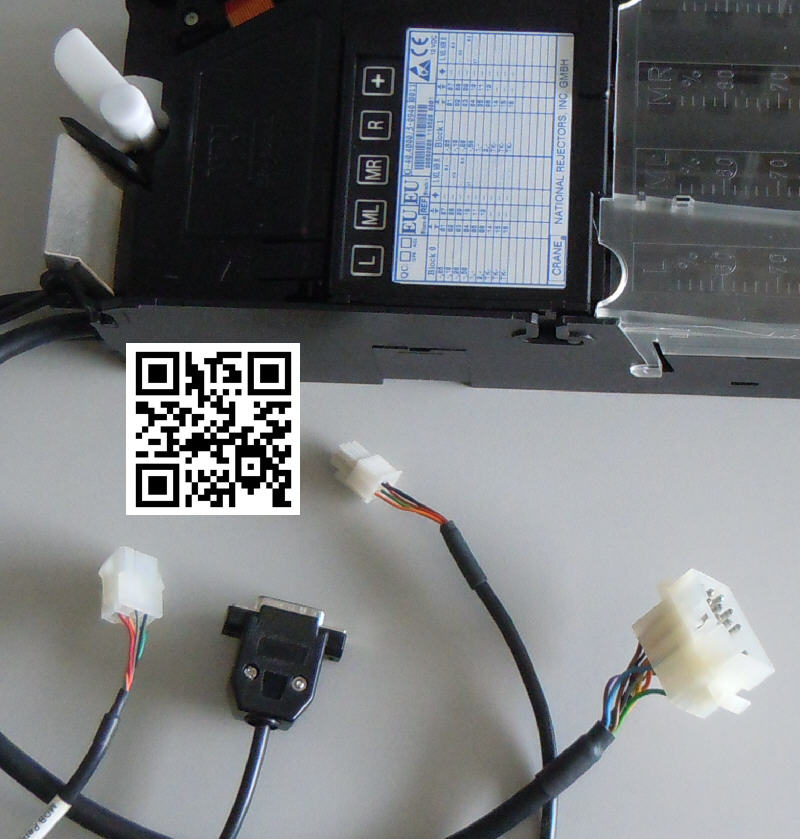

...hier eine 4-Preis 230VAC Anschlussplatine für einen G-46 Geldwechsler
- mit
den Anschlusskabeln
.jpg)

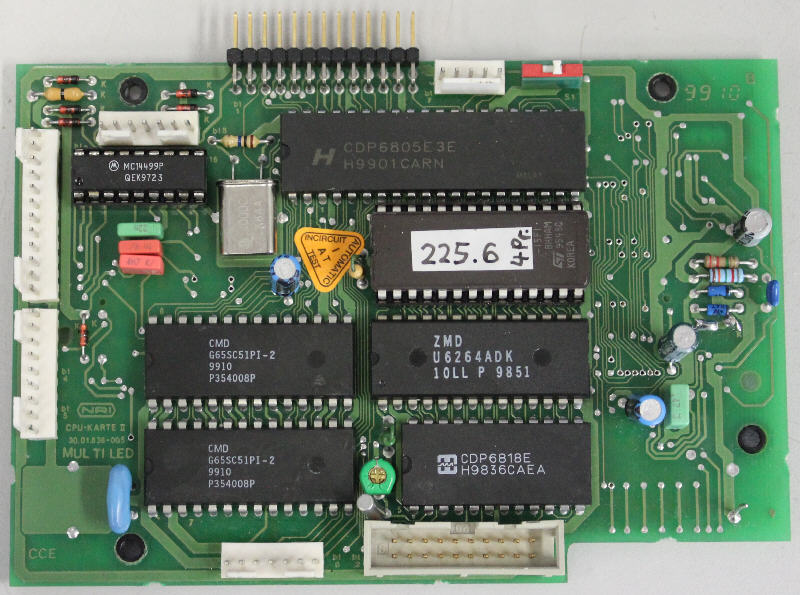

CPU Platine / Steuerung aus einem Geldwechsler N.R.I. G-26 - immer noch
häufig im Einsatz...

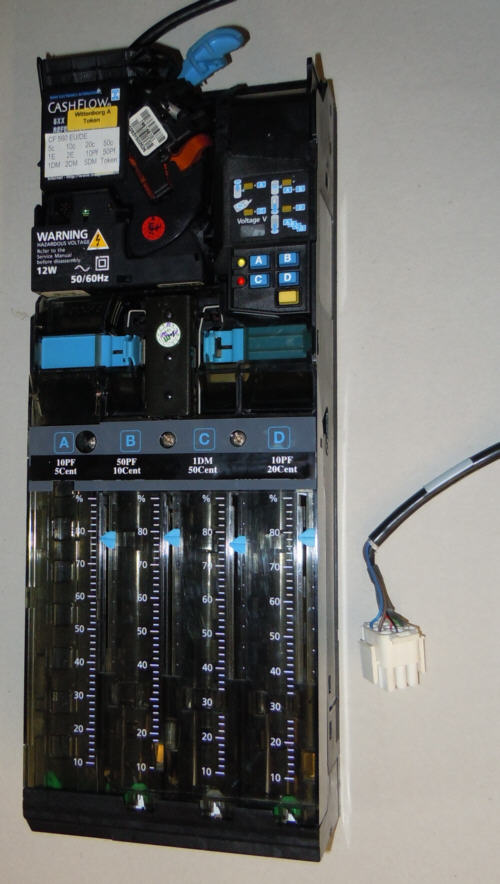

MEI Cash-Flow
CF-560 - hier als Geldwechsler mit BDV-Schnittstelle.jpg)

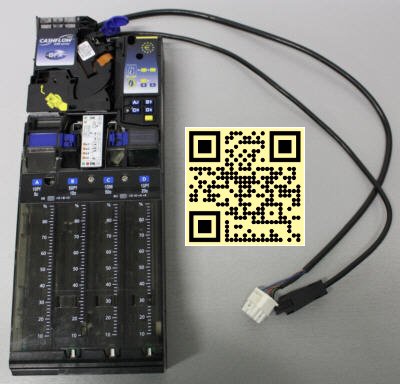

MEI
CashFlow CF-690 - hier als Geldwechsler mit BDV und MDB
Schnittstelle

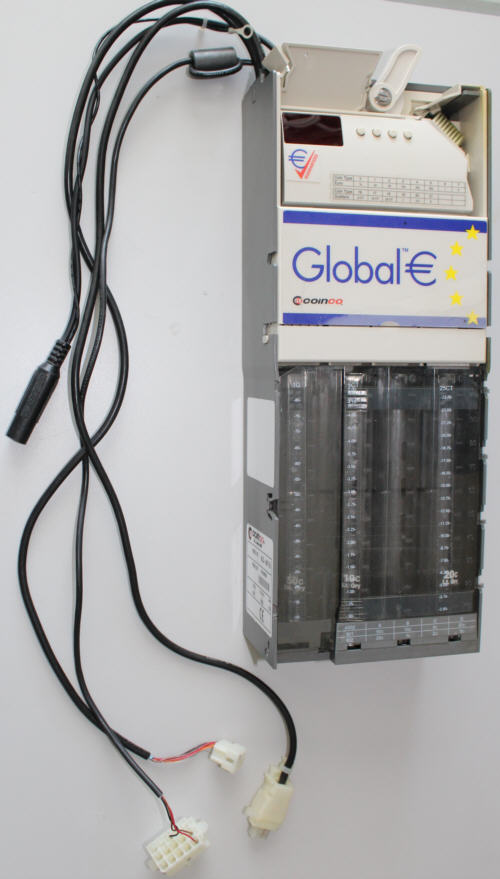

COINCO
Global-E - hier als Geldwechsler mit MDB und "EXE" (Simplex-V)
Automatenschnittstelle
